Baubericht Bücker 181 Bestmann



Hallo lieber Leser und Modellbaubegeisterte

Das letzte Jahr war fliegerisch ein wenig reduzierter als wir es uns alle vorgestellt haben. Da sich die Pandemie nicht so schnell eindämmen lässt, wussten wir, dass der Winter lang wird. Alle haben sich mit neuen Modellen und Projekten eingedeckt.

Im Gespräch sind wir auf die Bücker 181 Bestmann gekommen. Und somit war die Idee geboren diesen schönen Tiefdecker nachzubauen. Bernd, Siggi und ich haben sogleich überlegt wie wir das Projekt umsetzten können. Einen großen Anteil dabei hat unser Vereinsmitglied Fritz der mit seiner Firma Fräsfritz die besten Voraussetzungen hat, uns hier zu unterstützen. Und so entstanden 4 Teilesätze, die wir nun alle für den Aufbau des Modells nutzen können. Der vierte Bausatz hat sich Klaus geschnappt, der kurz darauf auch in das Projekt eingestiegen ist.

Es ist kein klassischer Bausatz, hier wird noch selber konstruiert, Gehirnschmalz reingesteckt und die meisten Teile selber gefertigt. Für die Flächen stehen uns die Rippen zur Verfügung und für den Rumpf die Spanten. Mehr nicht!!

NA, DAS IST DOCH WAS ;-))

Den Bau werde ich aus meiner Sicht dokumentieren. Bernd hat schon etwas Vorsprung und aus seinen Erfahrungen profitieren wir sehr. Da jeder seinen eigenen Baustil hat, werden sich die Modelle im Bau nicht gleichen, sondern vier individuelle Modelle entstehen, das finde ich sehr spannend, wenn wir später die Modelle vergleichen werden.

Am Ende der Bauzeit, sollen 4 individuelle Bücker BÜ 181 Bestmann mit ca. 3,60 Meter Spannweite entstehen. Motorisiert werden Sie mit 2 Takt und 4 Takt Motoren zwischen 80ccm und 120ccm.

So und jetzt geht es Los!



Der Anfang

Begonnen habe ich am 26. Januar 2021.

Eine Kiste mit Holzteilen steht nun in meinem Wohnzimmer. Dazu Pläne im Maßstab 1:1 für den Bau des Modells. Nachdem ich mir alles angeschaut habe, musste erst einmal Holz bestellt werden, die Liste ist umfangreicher als vielleicht benötigt, da ich nichts mehr da hatte und auch sicher nicht vollständig, da beim Bau sich sicher neue Situationen ergeben werden und noch mal nachbestellt werden muss.

Bestellliste:

Balsabretter Balsaleisten Kiefernleisten Birkenflugzeugsperrholz
3mm                10Stk.

6mm                 6Stk.

10mm               1Stk.

1mm                1Stk.

3mm lang         6Stk.

10×15         6Stk. 3x5mm        10Stk. 5x10mm      15Stk. 3600x700mm



Das Seitenruder

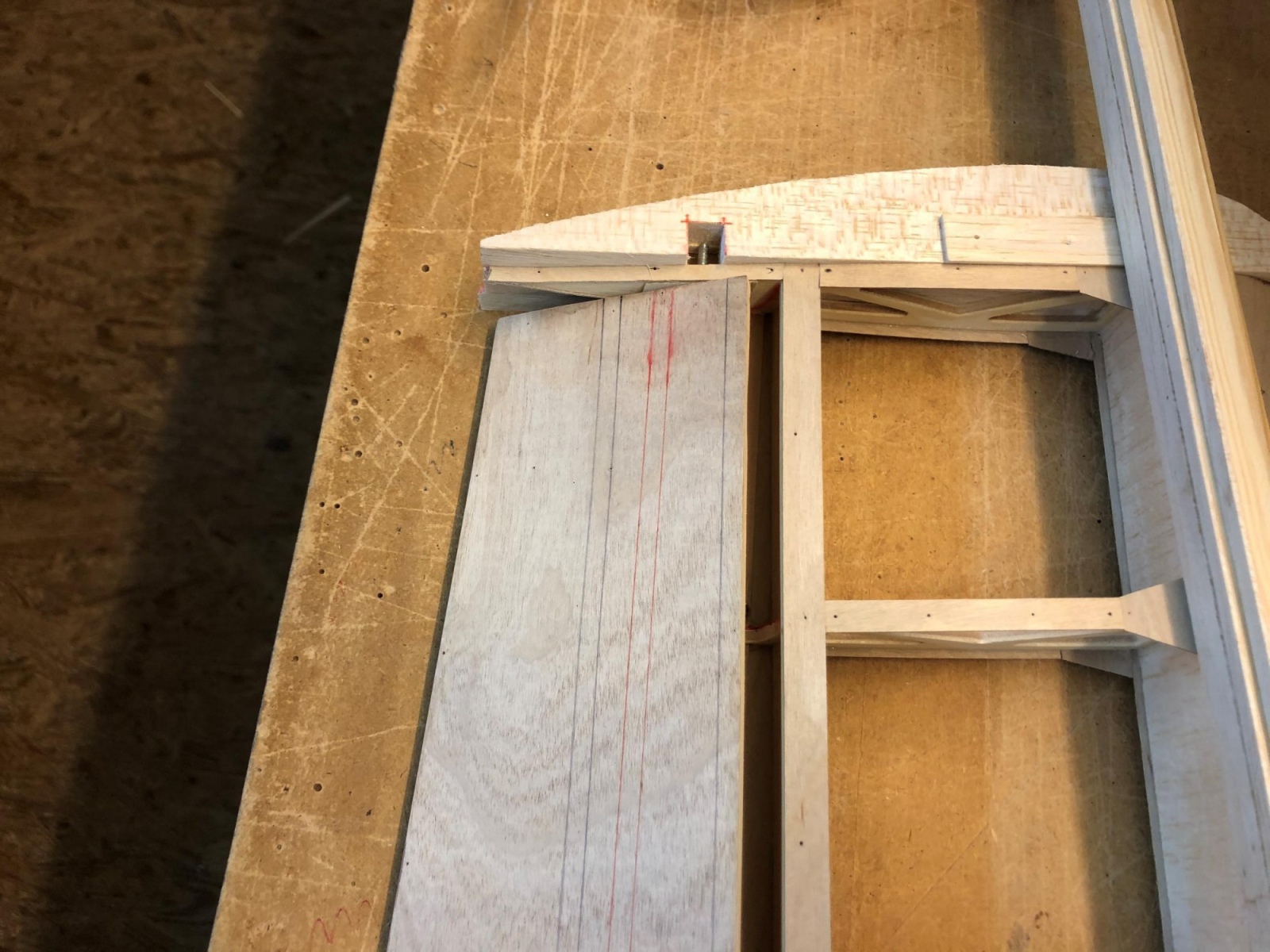

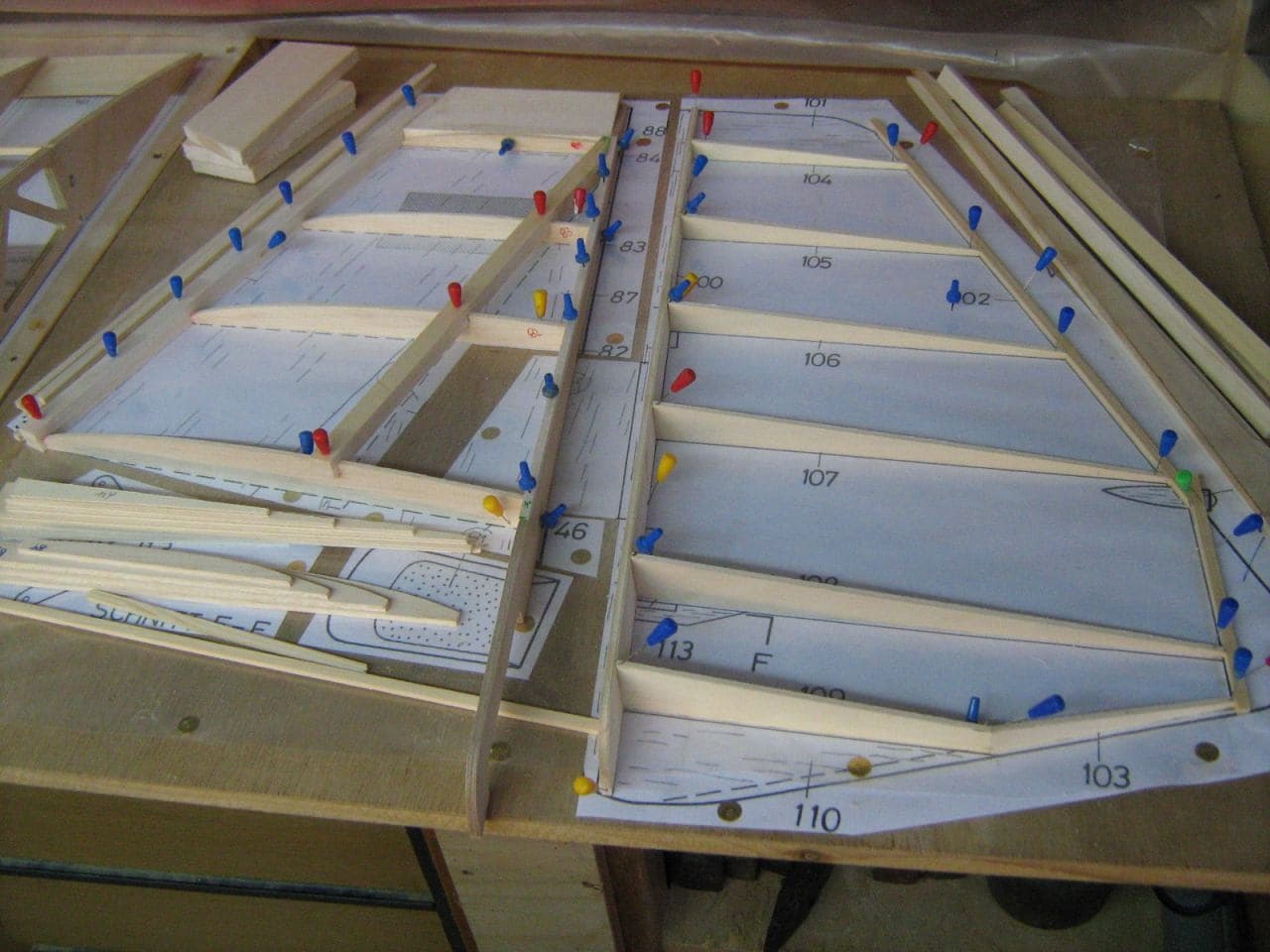

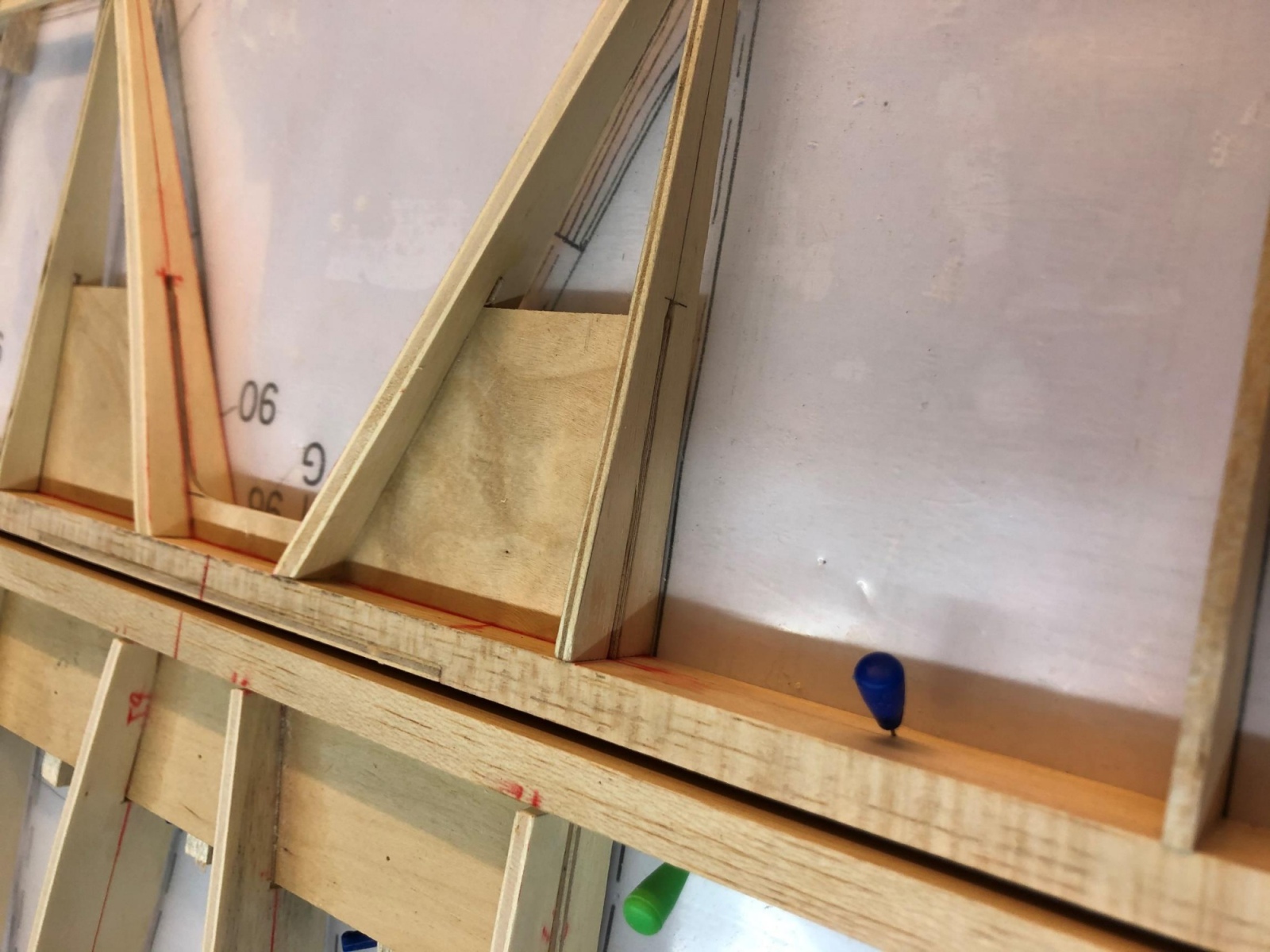

Begonnen habe ich schon mal mit dem Seitenruder. Der Aufbau ist klassisch, einen Rahmen aus Sperrholzteilen und  formgebende Teile aus Balsaholz. Ich habe es auf dem Rücken aufgebaut. Das Sperrholzteil auf dem Baubrett festgesteckt, aus Resten habe ich mir eine Winkelschablonen für die formgebenden Spanten erstellt, da sie nicht im 90 Grad Winkel eingesetzt werden. Nachdem die Spannten aufgeleimt waren, konnte ich den Rahmen aus Kieferleisten aufsetzten und die Formfüllteile erstellen und einbauen.

Somit war das Seitenruderblatt schon fast fertig. Da ich das Ruder und auch später die Finne beplanken werden (Balsa fehlt noch) wird es eine steife und formstabile Konstruktion. Die Anlenkung erfolgt über eine Hohlkehle, die noch angefertigt werden muss. Mit der Finne gehe ich genauso vor, die jetzt auf dem Baubrett liegt.

Jetzt warte ich auf Material, das bestellt ist aber Lieferzeit hat- Sobald es da ist werde ich wieder berichten. Bilder werde ich in den kommenden Tagen einstellen.

Soweit erst mal von den ersten Eindrücken und Baufortschritten.

Beste Grüße Euer Thomas

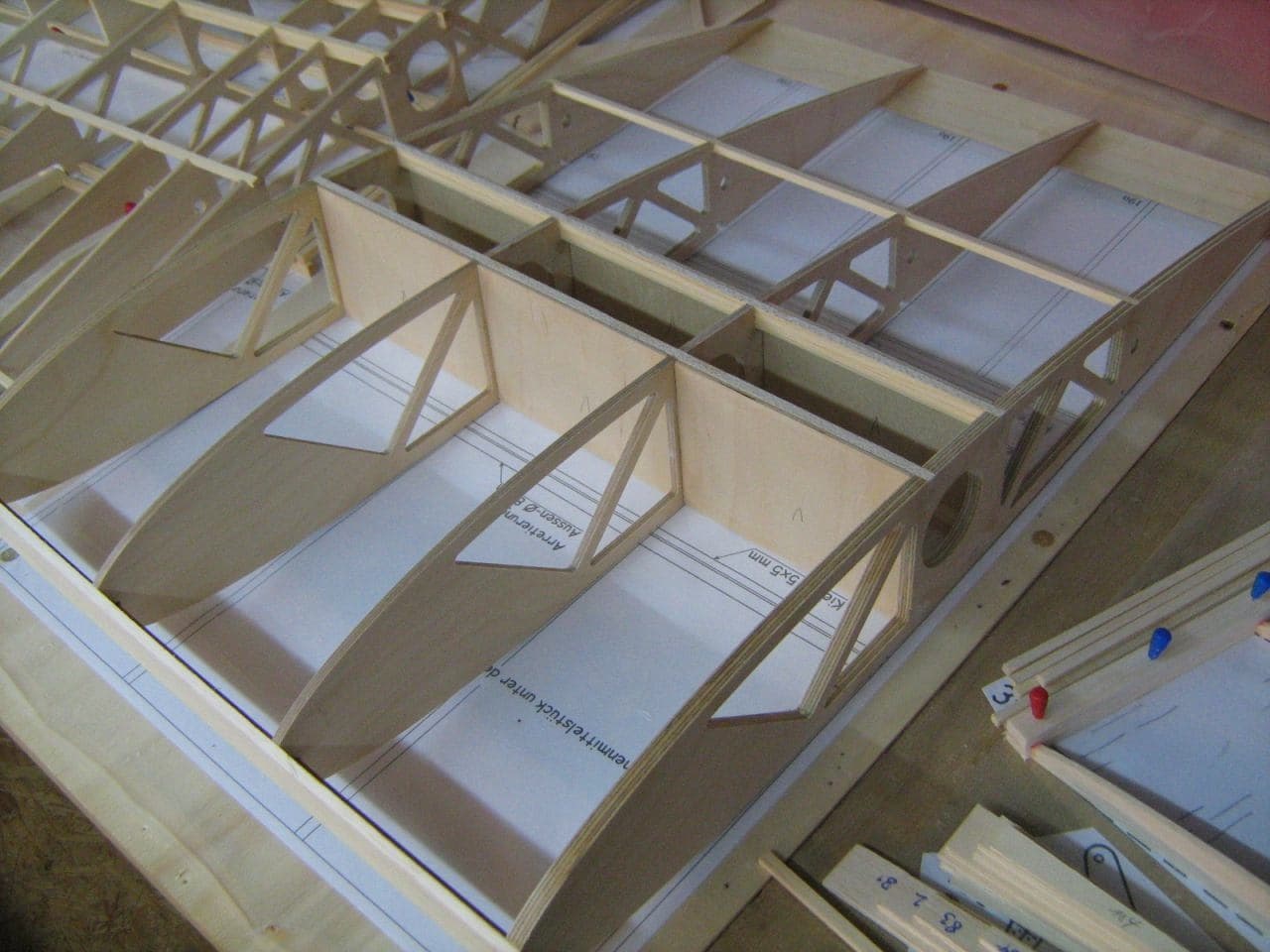

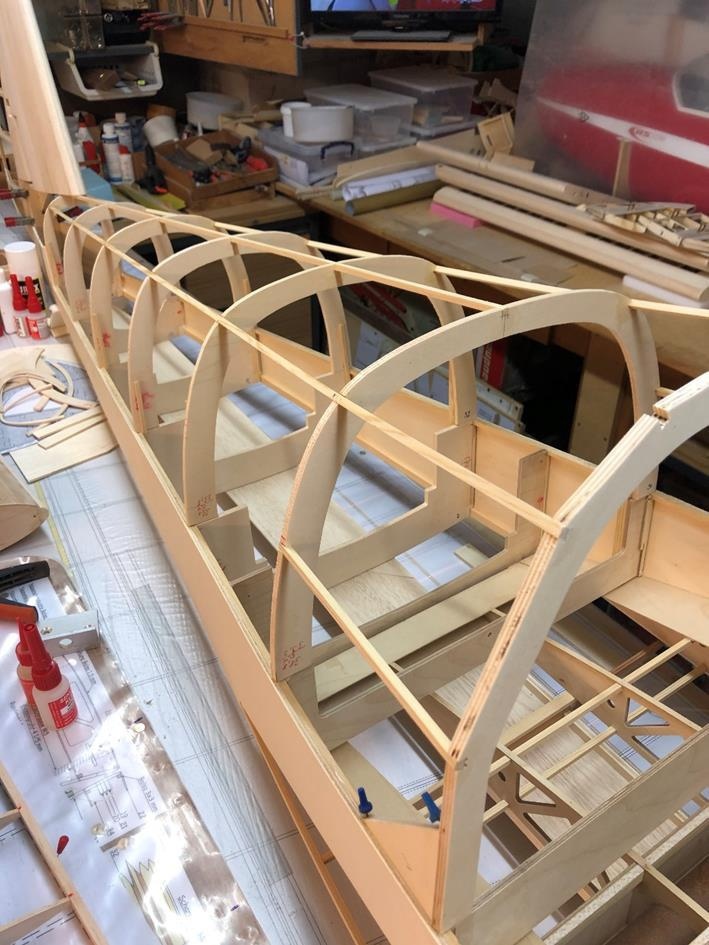

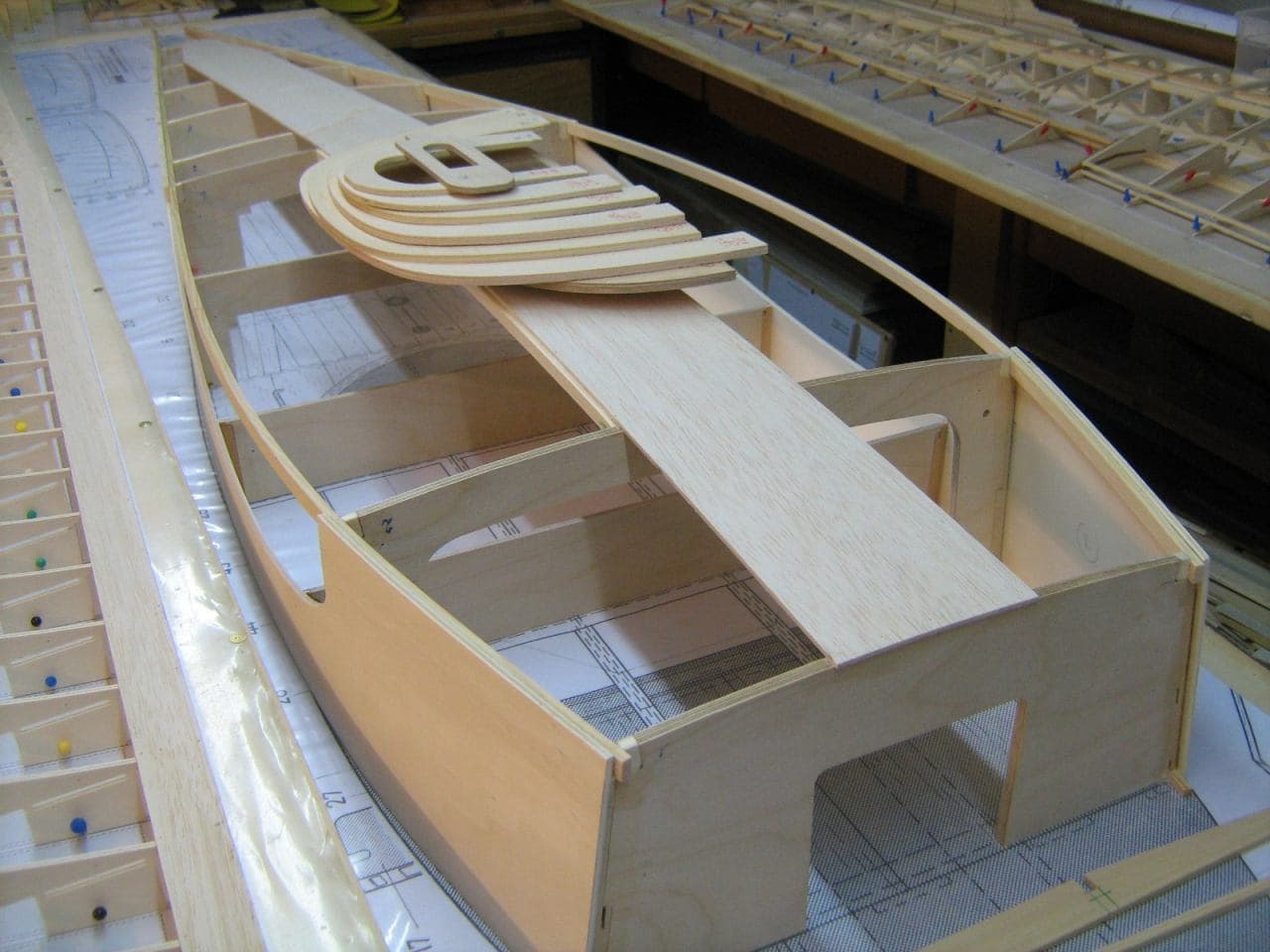

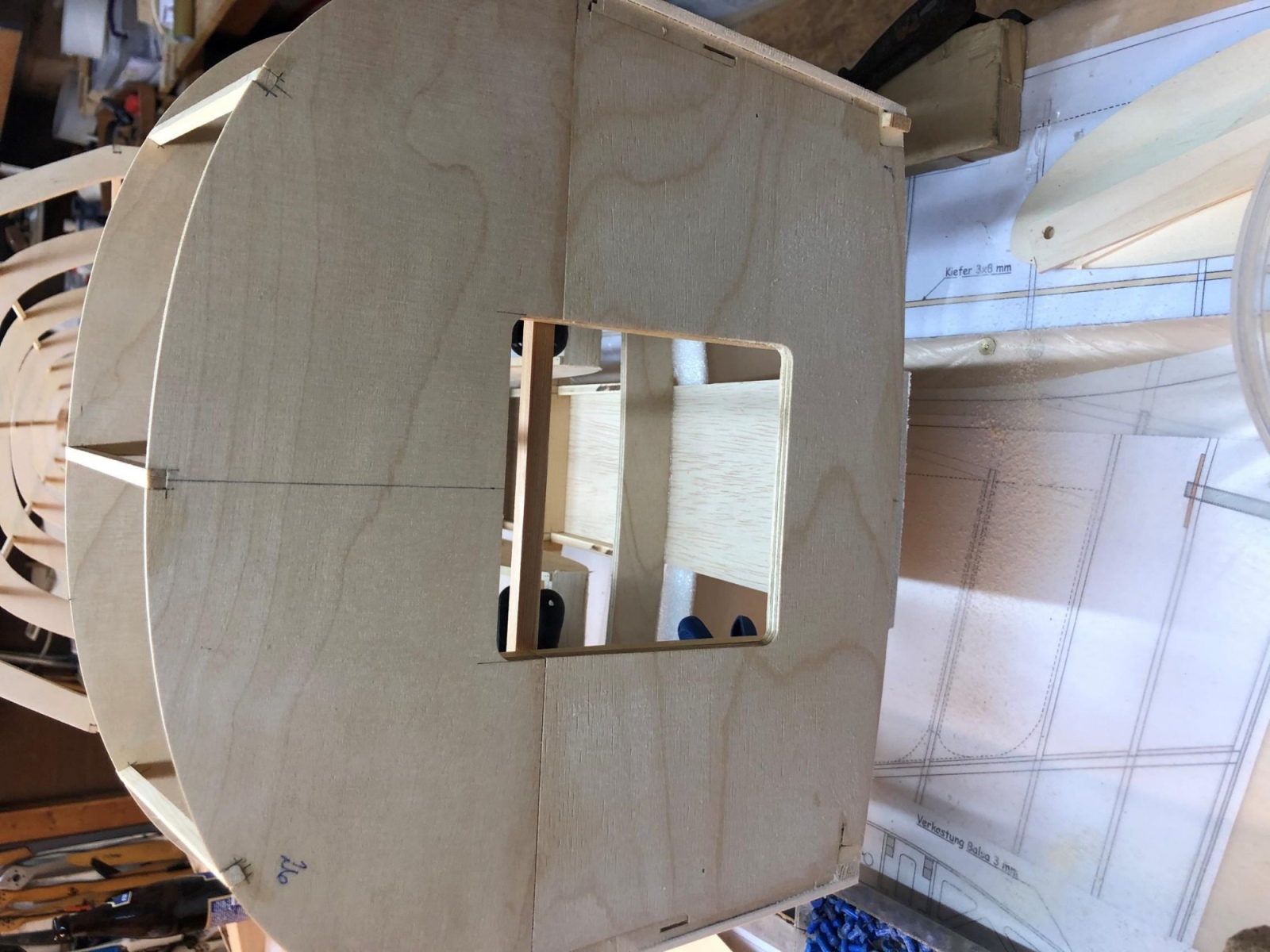

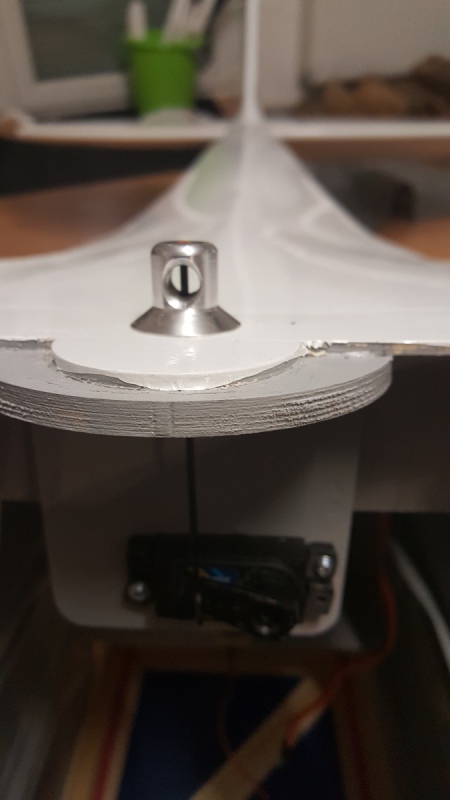

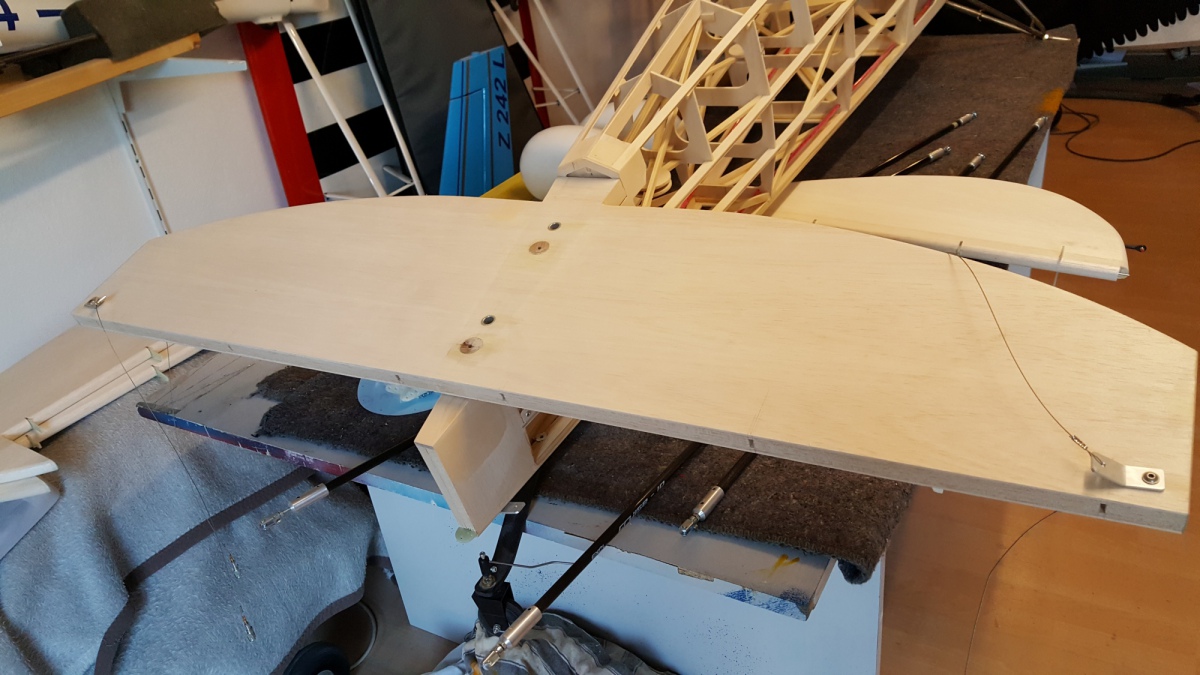

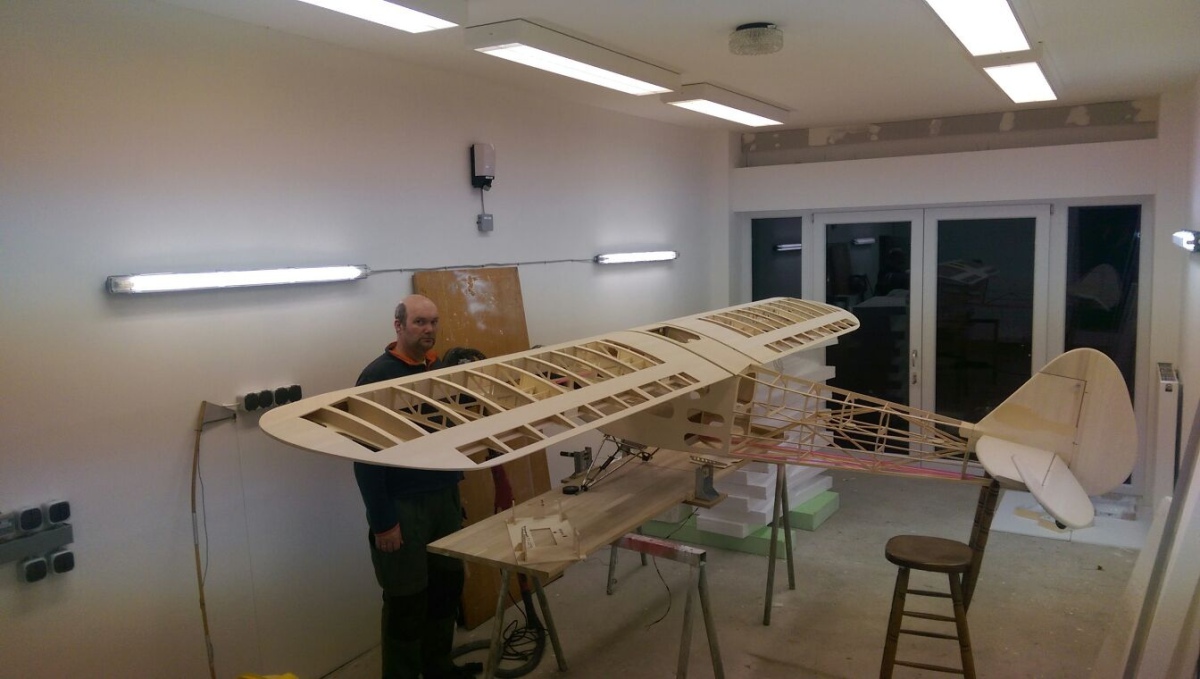

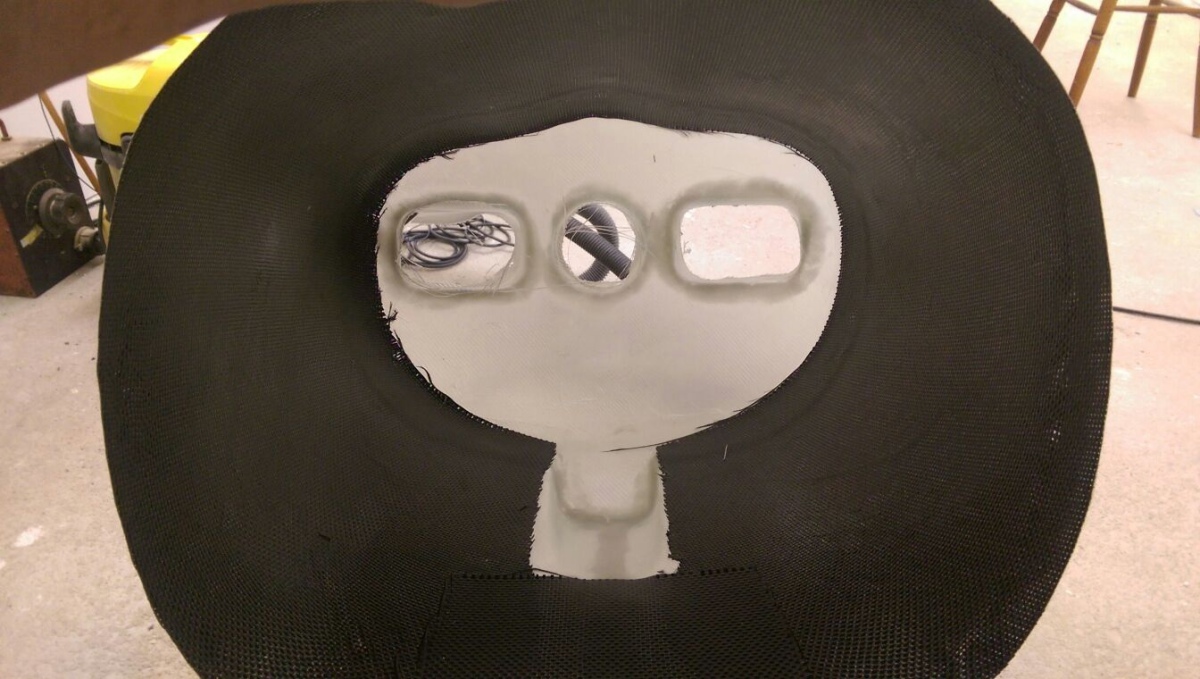

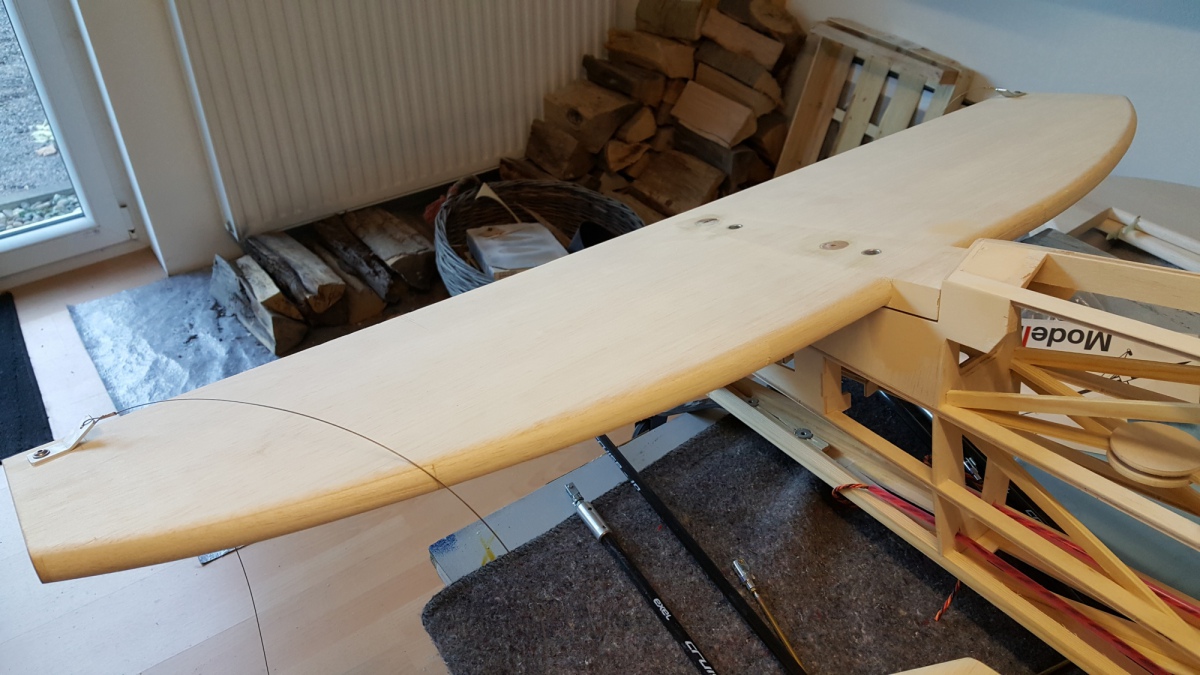

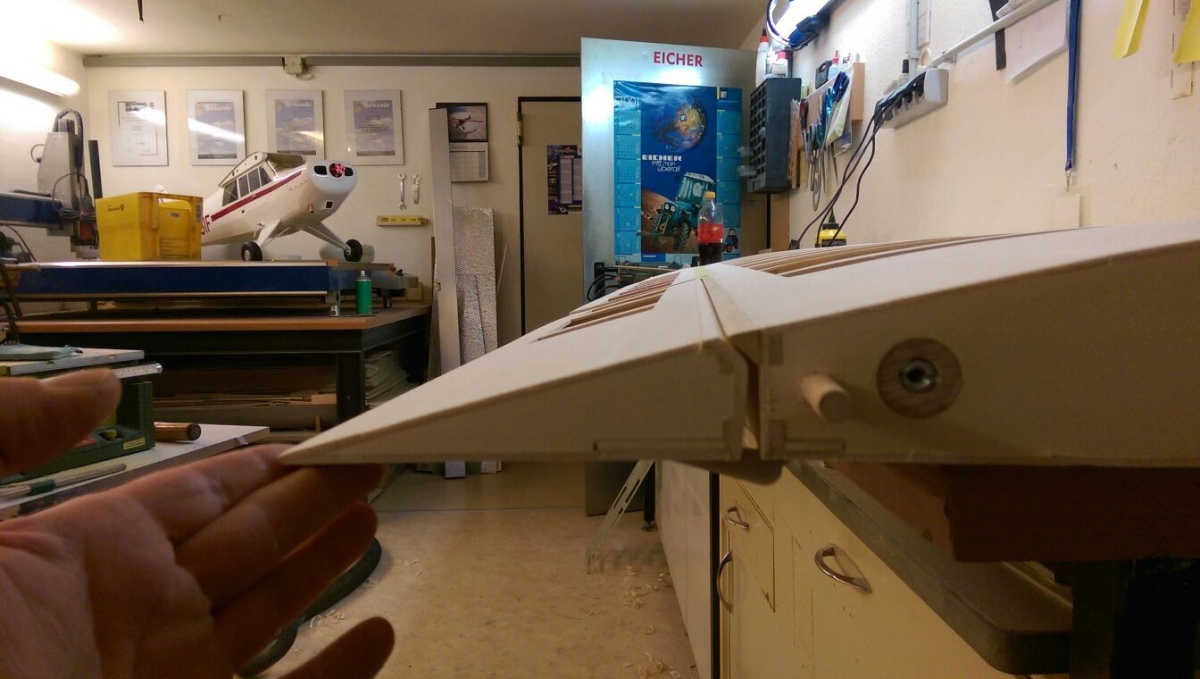

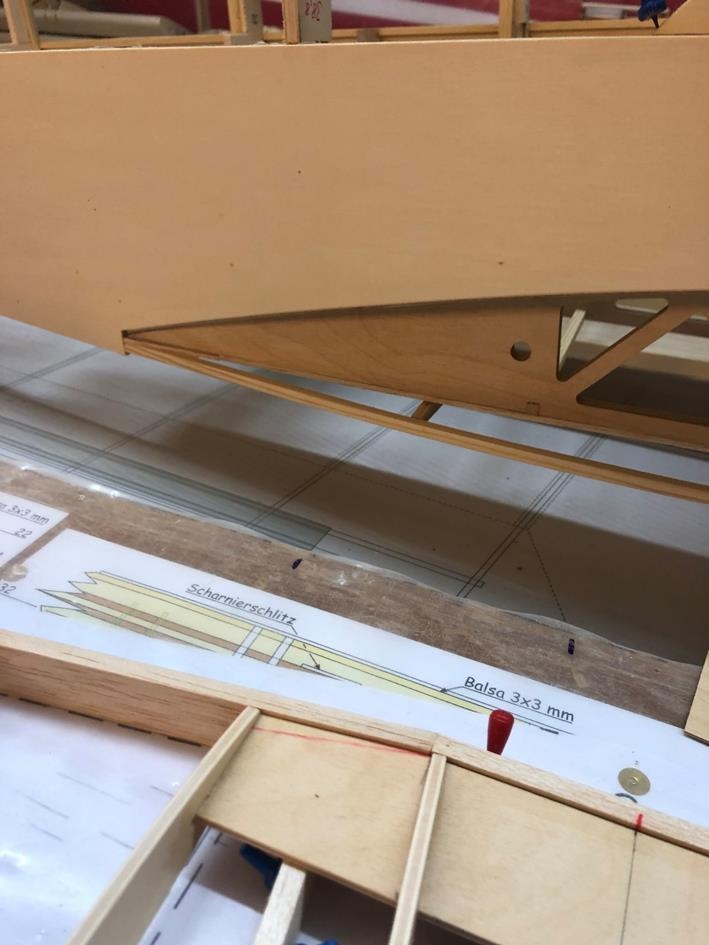

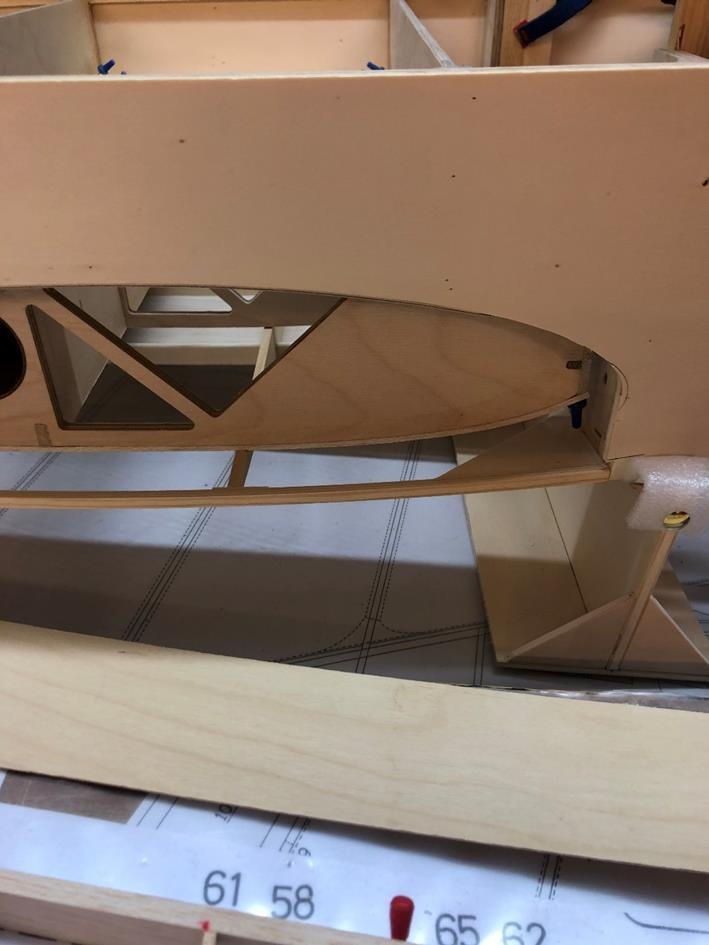

Ein paar Impressionen von Bernd’s Maschine:

Es geht weiter: Seitenruder II

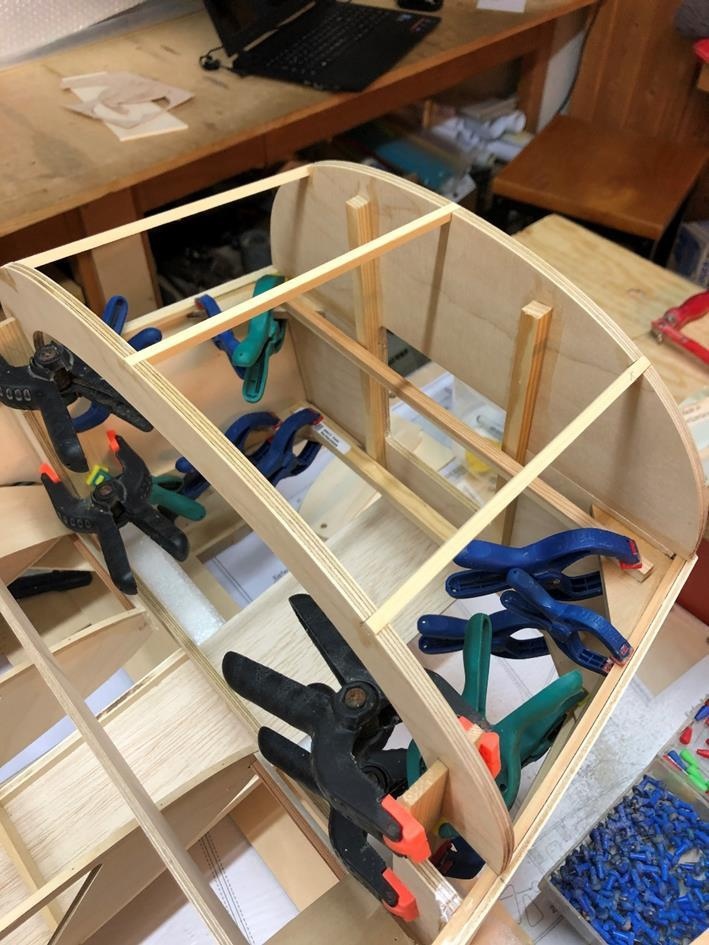

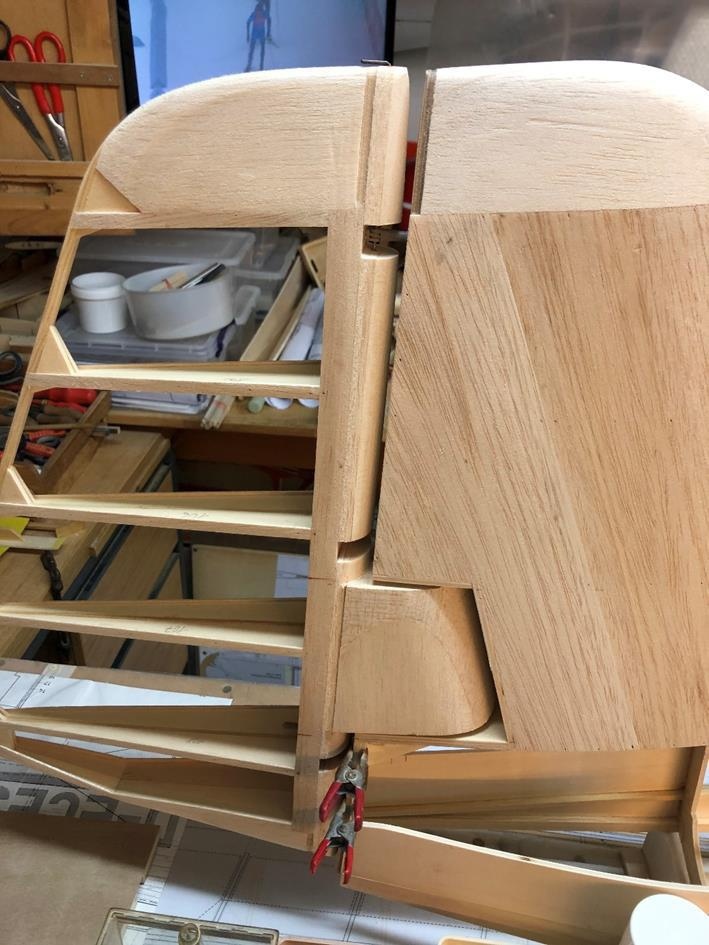

Das Seitenruder konnte ich nun soweit fertigstellen. Die Hohlkehle habe ich angefertigt und das Ruderblatt angeschlagen. Wie üblich habe ich einen passenden Balsaleiste in der Mitte mit einer Nut versehen. In die Nut habe ich dann ein Bowdenzug eingeklebt. Beides habe ich dann an das Ruderblatt geklebt und nach dem trocknen verschliffen. Nachdem alles vorbereitet war, konnte ich die Schlitze in das Ruderblatt einbringen. Der Schnitt geht auch durch den Bowdenzug. GfK Teile die dich ich mir angefertigt habe, stellen die Verbindung zwischen Ruderblatt und Finne her. Beides wird durch einen Stahldraht, der durch den Bowdenzug und die GFK Teile geführt werden, verbunden. Also die klassische Hohlkehle am Seitenrufer. Jetzt kam noch das charakteristische Formteil an die Flosse. Diese besteht aus einem Formklotz, den ich passen gefertigt habe. Dieser wurde aber ausgehöhlt um Gewicht zu sparen. Im Nachgang würde ich dieses Teil nicht mehr aus einem Klotz herstellen, sondern es wie die Ruder aus Spanten mit einer Beplankung herstellen. Deutliche leichter und genauso robust. Aber im Nachhinein ist man immer schlauer. Jetzt muss ich noch Finne und Ruderblatt beplanken.

Das Höhenruder

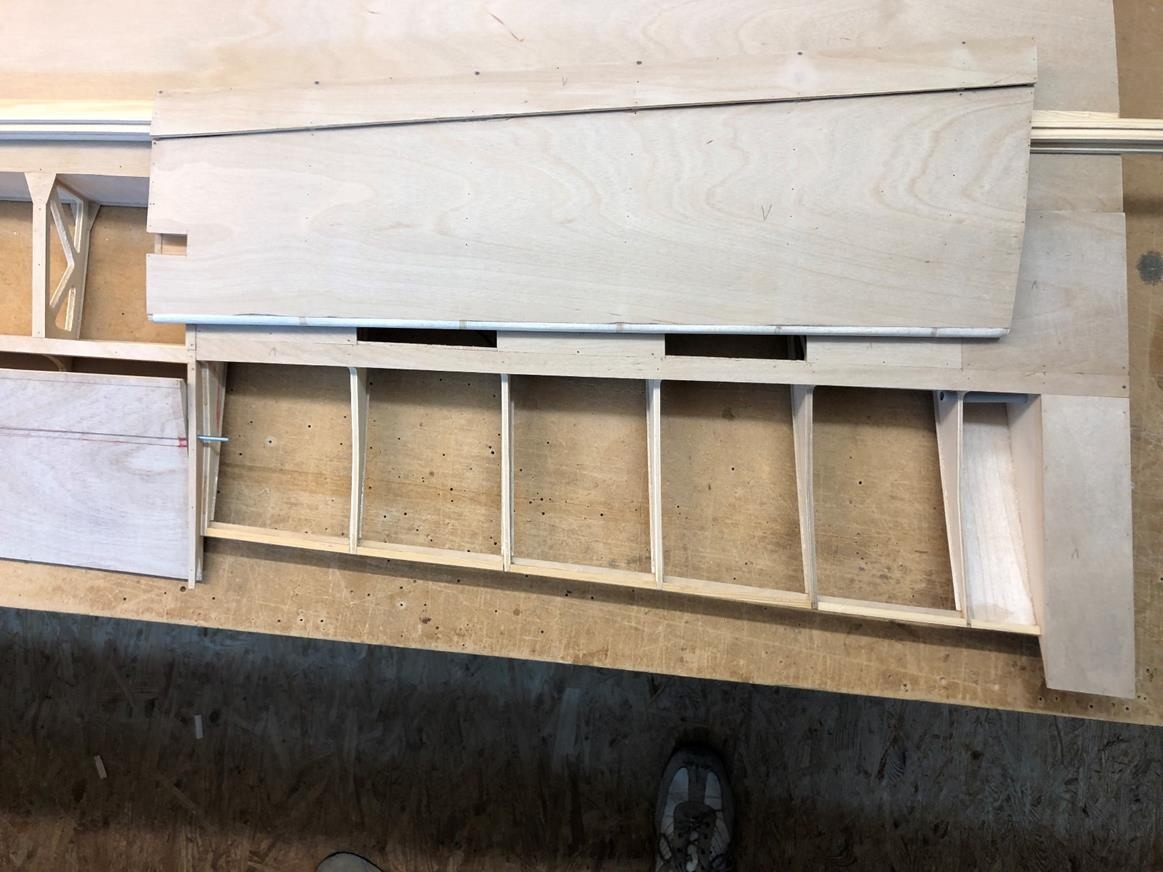

Nun ging es an das Höhenruder. Ich wollte das Höhenruder abnehmbar gestalten, damit der Transport einfacher gestaltet werden kann. Auch hier wurde das Höhenruder mit Rippen und Leisten aufgebaut. Die Änderung zeigt sich darin, dass ich eine Steckungen aus GFK Röhrchen eingebaut habe. Die Rippen habe ich mit den notwendigen Löchern versehen und dann das Ruder aufgebaut. Damit ich keinen Verzug oder unterschiedliche Höhenruder erhalte, habe ich den Aufbau so vorgenommen, als ob es ein durchgängiges Höhenruder wird.  Wenn alles beplankt und stabil ist, werden ich die Ruderhälften auftrennen. In jede Höhenruderhälfte werde ich noch je ein Servo einbauen und damit die Höhenruderblätter ansteuern. Damit habe ich nur zwei elektrische Verbindungen die ich beim Aufbau stecken muss. Ihr werdet euch sicher denken, dass das alles zu schwer wird, ja das hatte ich auch im Fokus, aber da später auch geschleppt werden soll baue ich hier etwas stabiler und die beiden Servos geben mir ein sicheres Gefühl später beim fliegen und hat sich bei anderen Modellen dieser Größe bewährt.

So und jetzt heißt es warten bis das Holz geliefert wird. kann etwas dauern, da wirklich alle Händler Lieferzeiten haben.

Bis bald Thomas

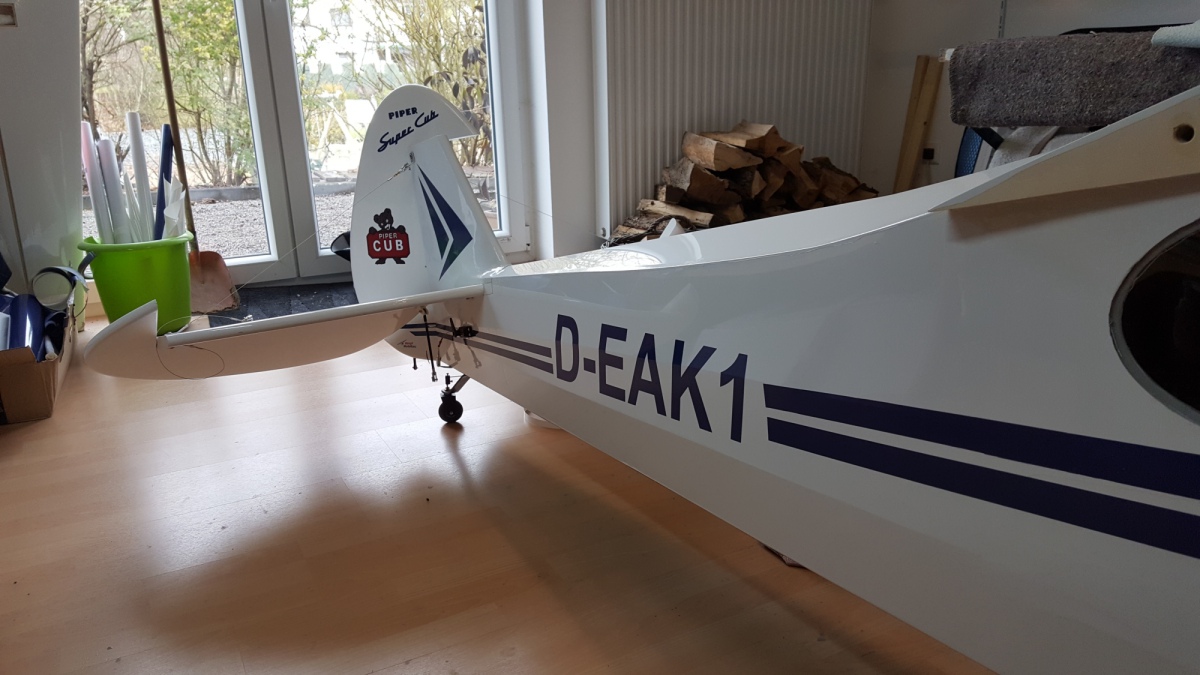

Piper PA 18

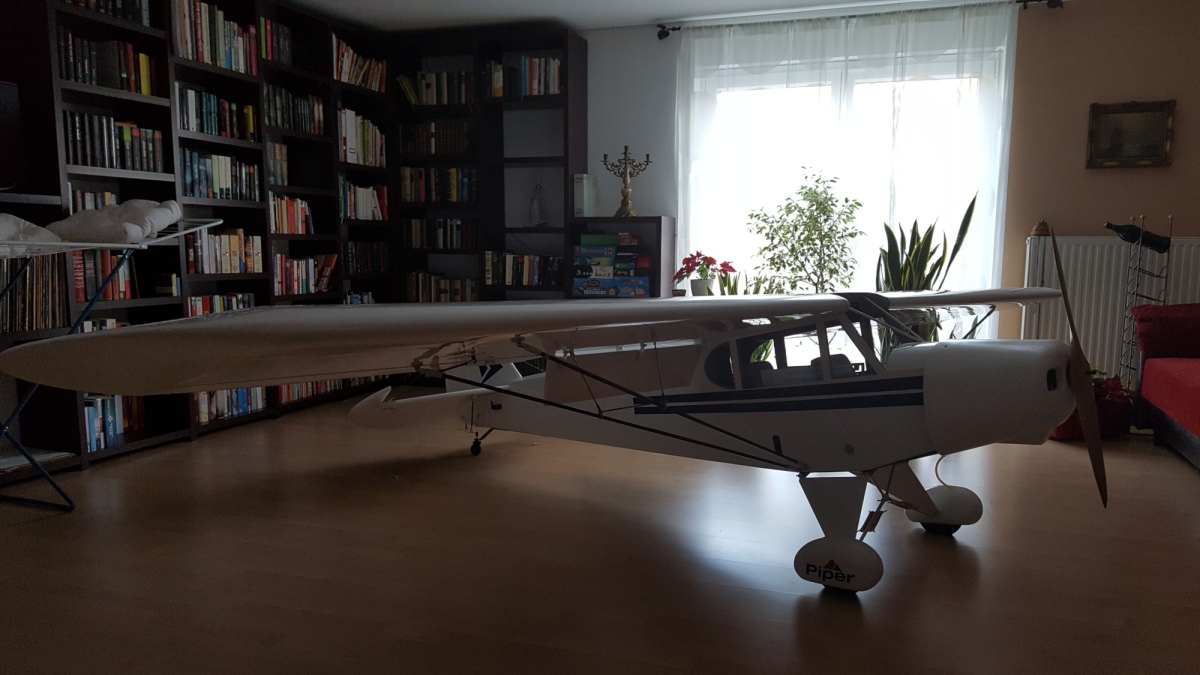

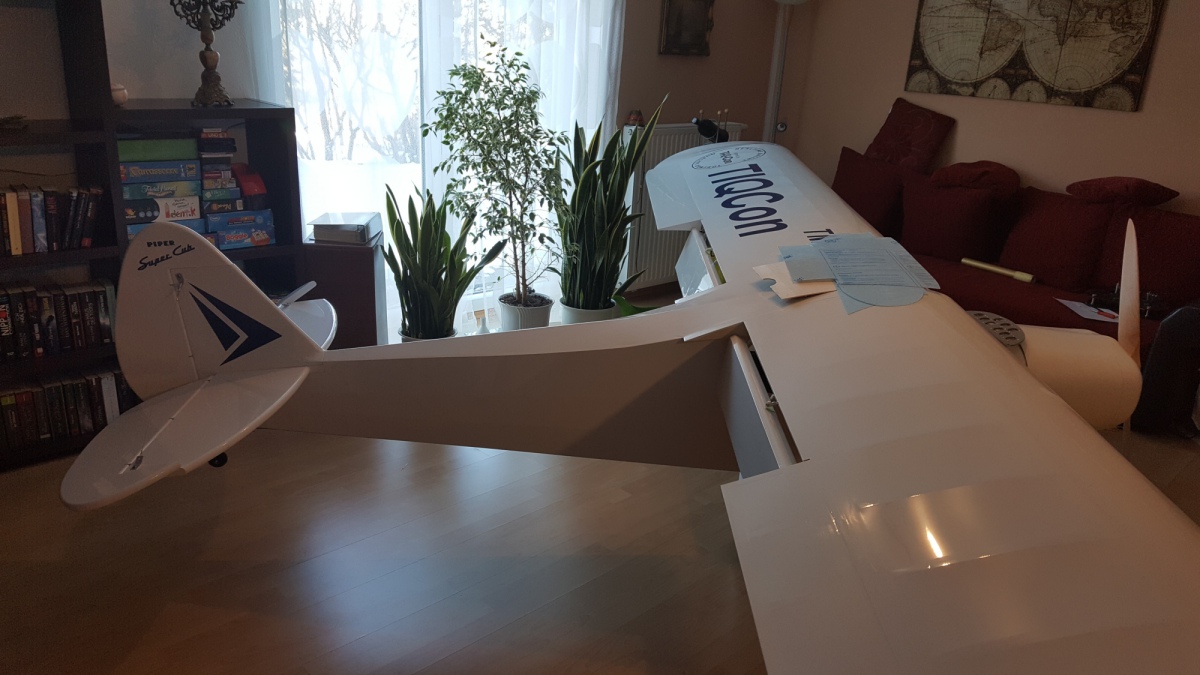

Meine Piper PA18 im Maßstab 1 : 2,5
Bausatz aus dem Hause Kempf Modellbau

Technische Daten:

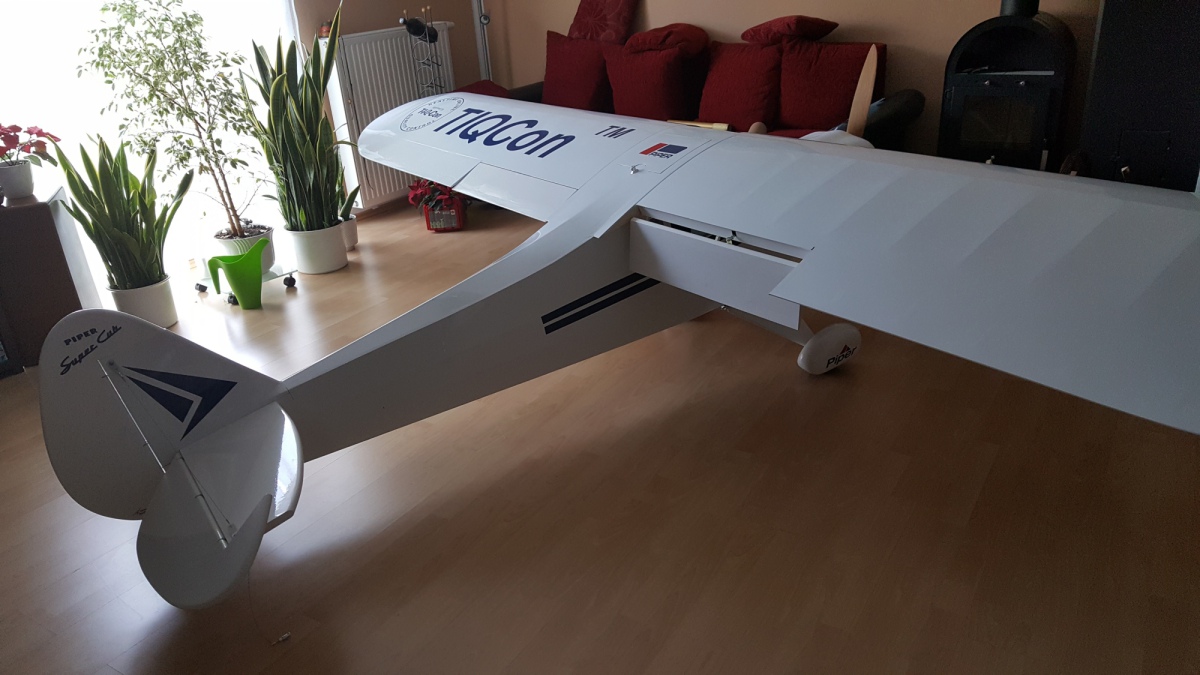

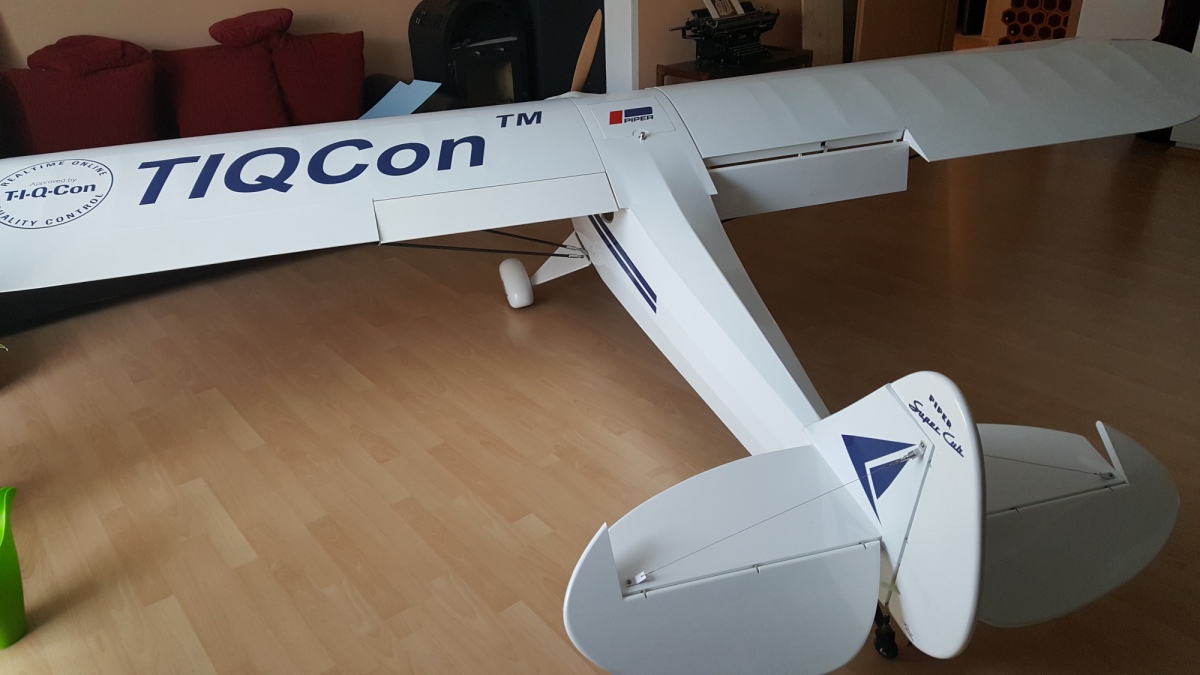

Piper Pa 18 Super Cub
Spannweite 4,32 m
Rumpflänge  2,60 m
Maßstab 1 : 2 , 5
Gewicht 23,2 kg (unbetankt)
Motor Valach 140 B2  mit 2 Blatt Falcon 32×13

Eine Piper PA 18 ist ein muss für jeden Modellbauer gemäß der Devise :
„eine Piper fliegt immer“ 🙂

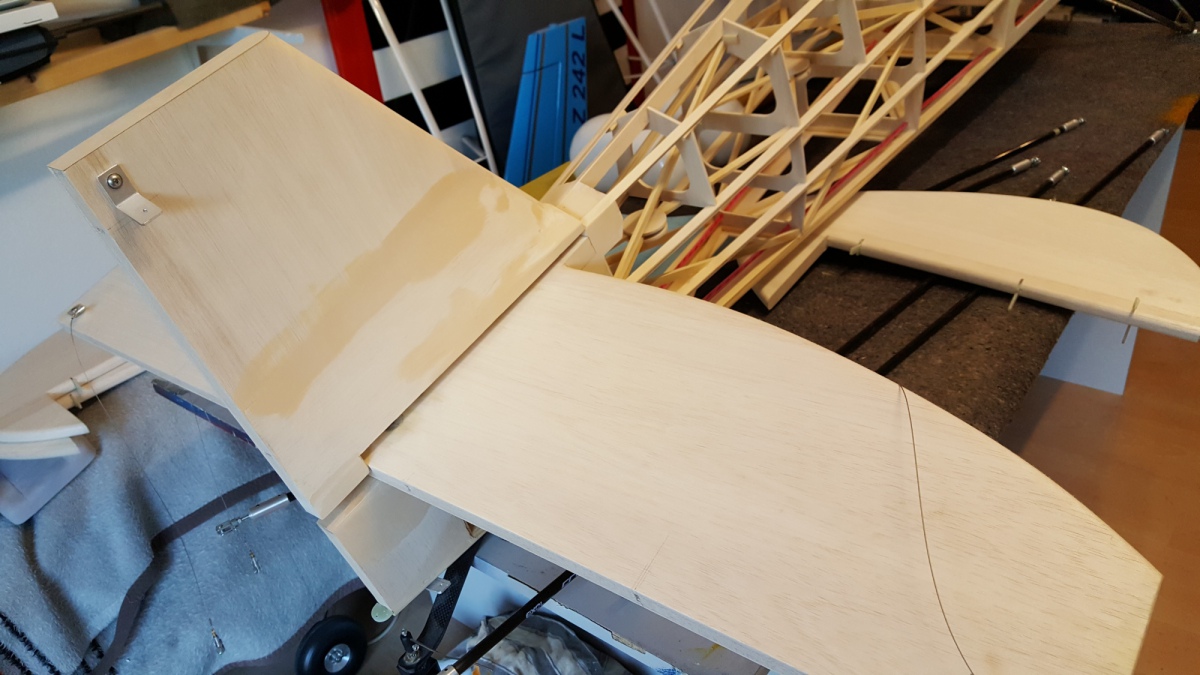

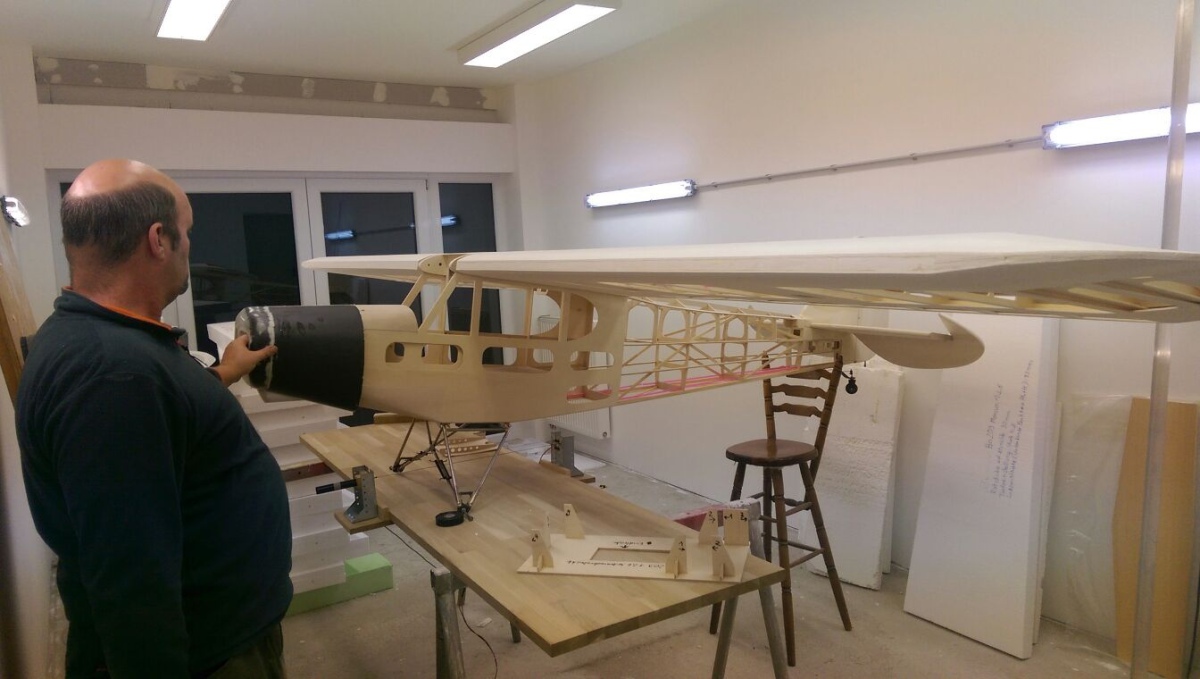

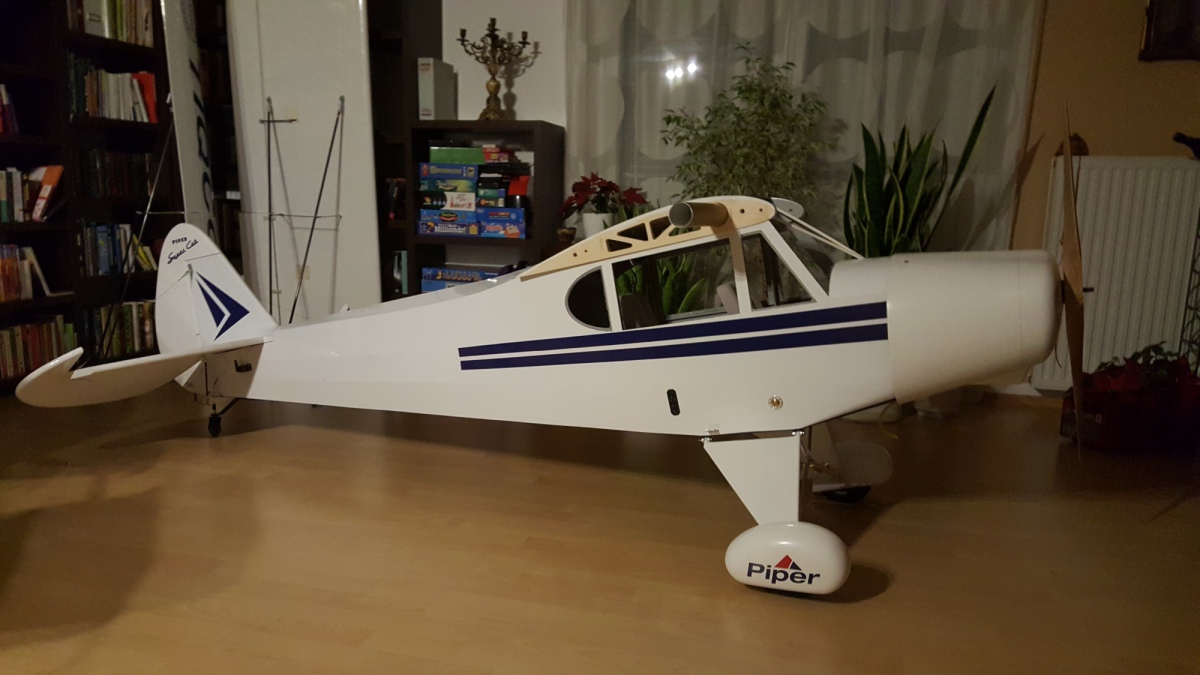

Meine enstand aus einem Bausatz „Rohbaumodell“ der Fa. Kempf Modellbau. Ich sah die Piper zuerst auf unserer F-Schleppwoche und war sofort begeistert. Heiko Kempf hat mir sehr viel über das Modell und dessen Konstruktion erzählt somit war die Wahl für mich eigentlich schon klar ;-). Da ich mich für die „clipped wing“ nicht so begeistern kann, die Proportionen gefallen mir ganz und gar nicht, kam nur die SemiScale Version in Frage. Dies trotz der mächtigen Abmaße von 4,30 m x 2,6m…..

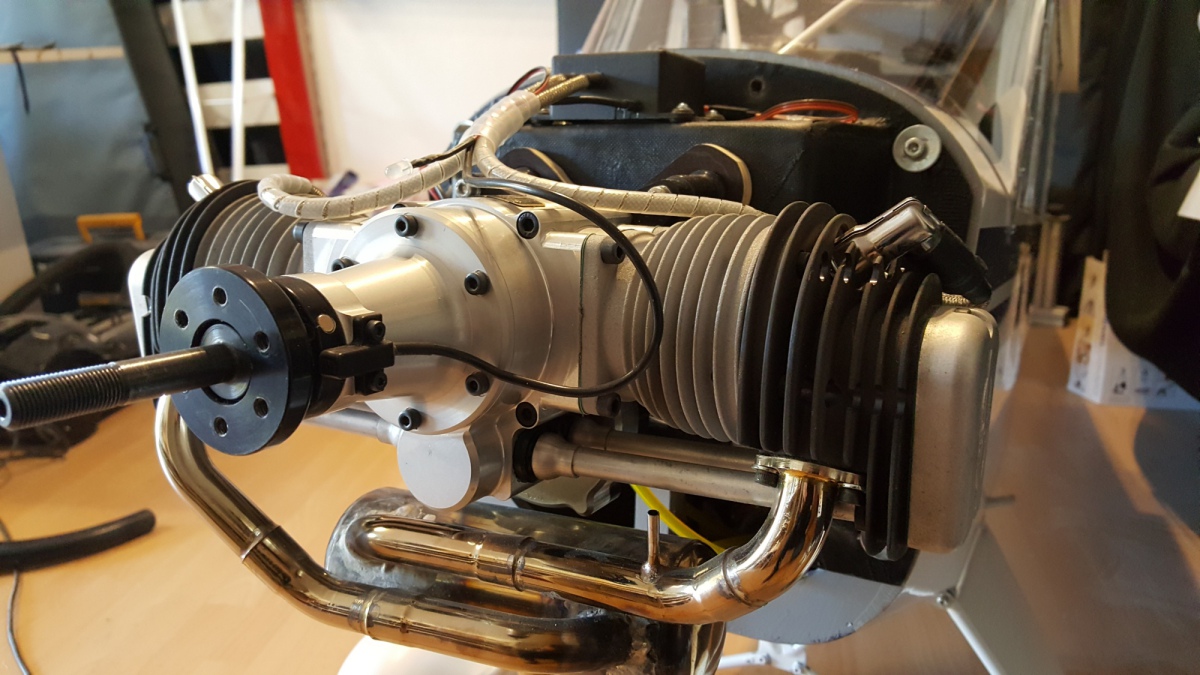

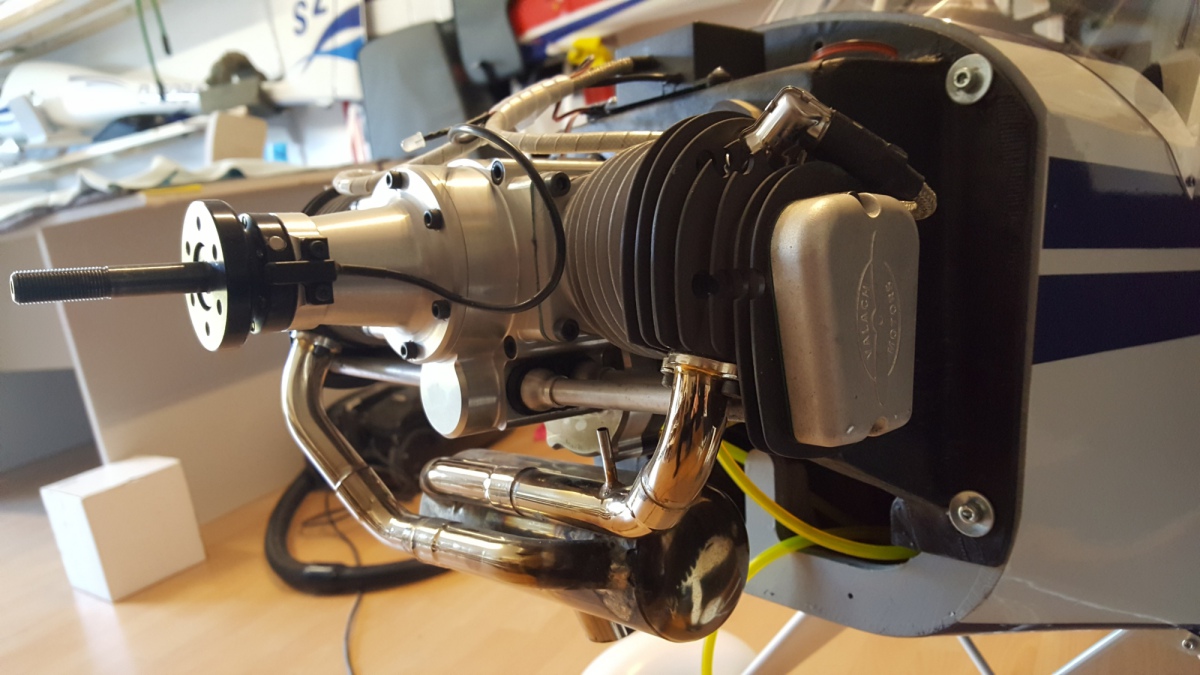

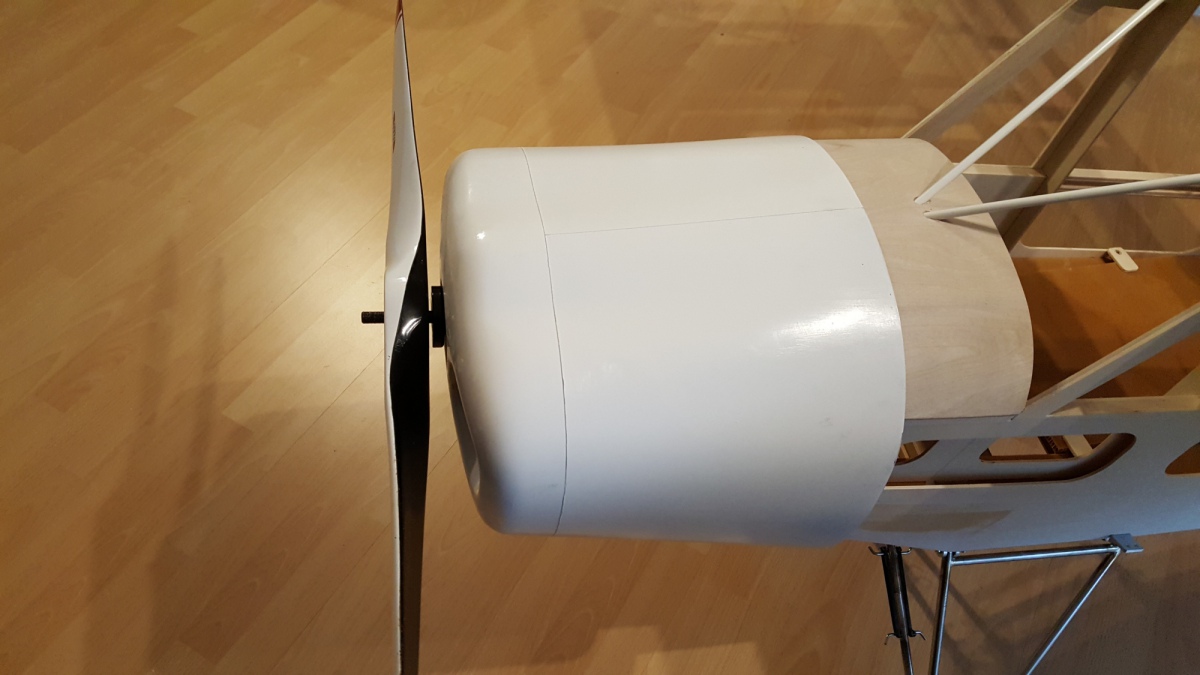

Den Motor, einen 140er Valach Viertaktboxer hatte ich schon und laut Rücksprache mit Heiko sollte dieser sowohl von der Leistung als auch vom Gewicht (4.4 KG mit Zündung +  Dämpfer) ins Modell passen. Ich bin immer noch ein bisschen skeptisch ob die Leistung reicht 😉

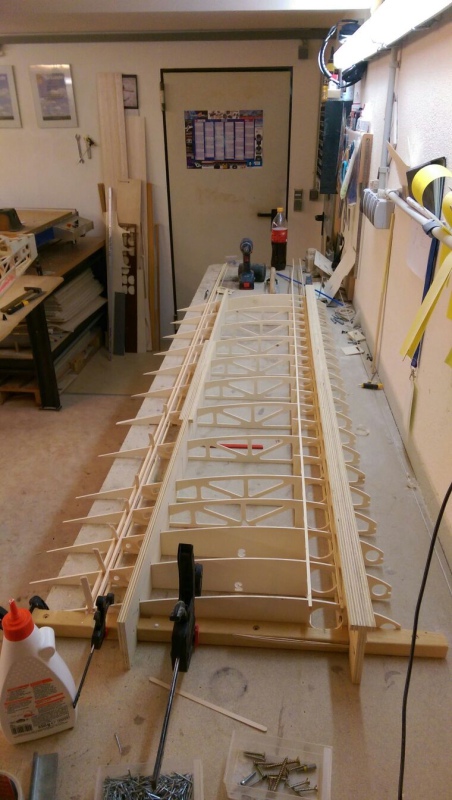

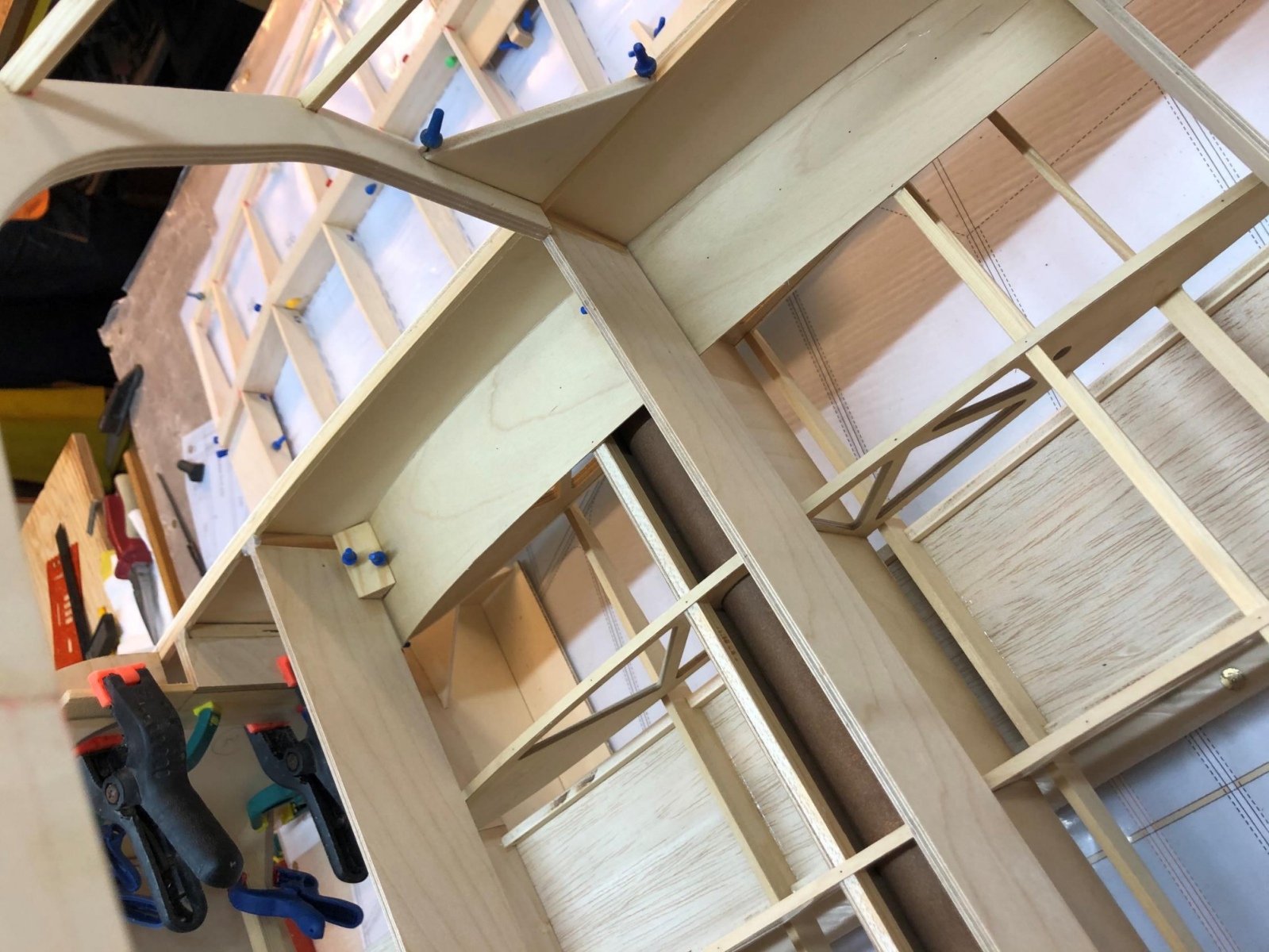

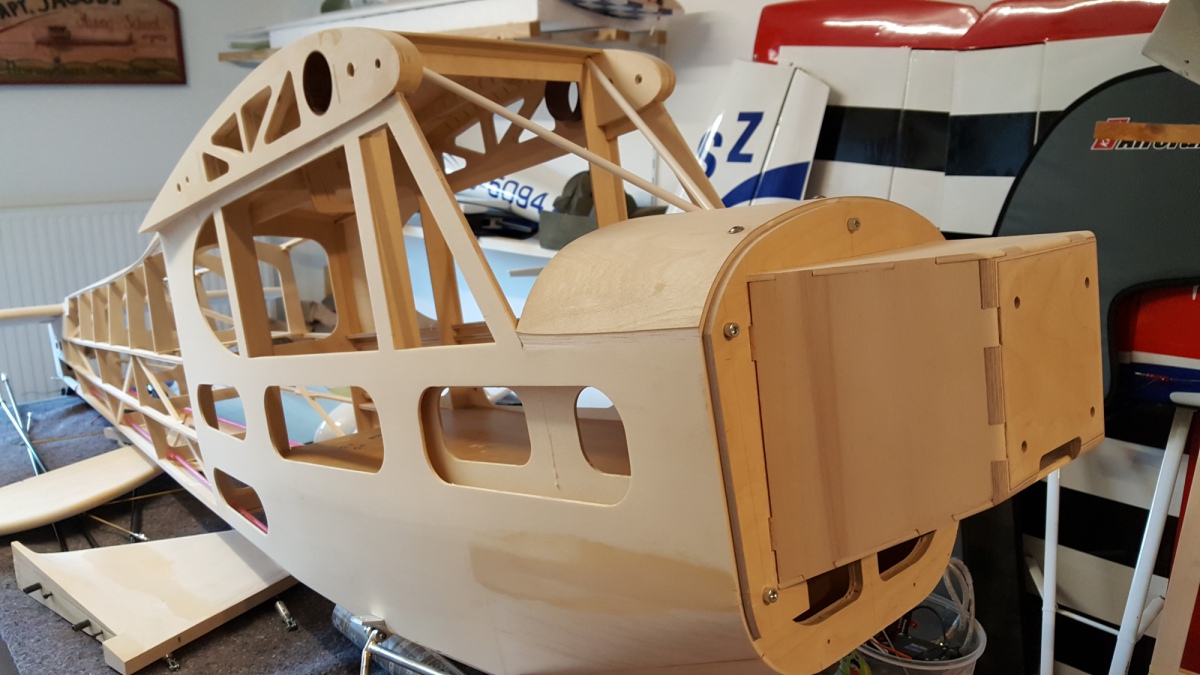

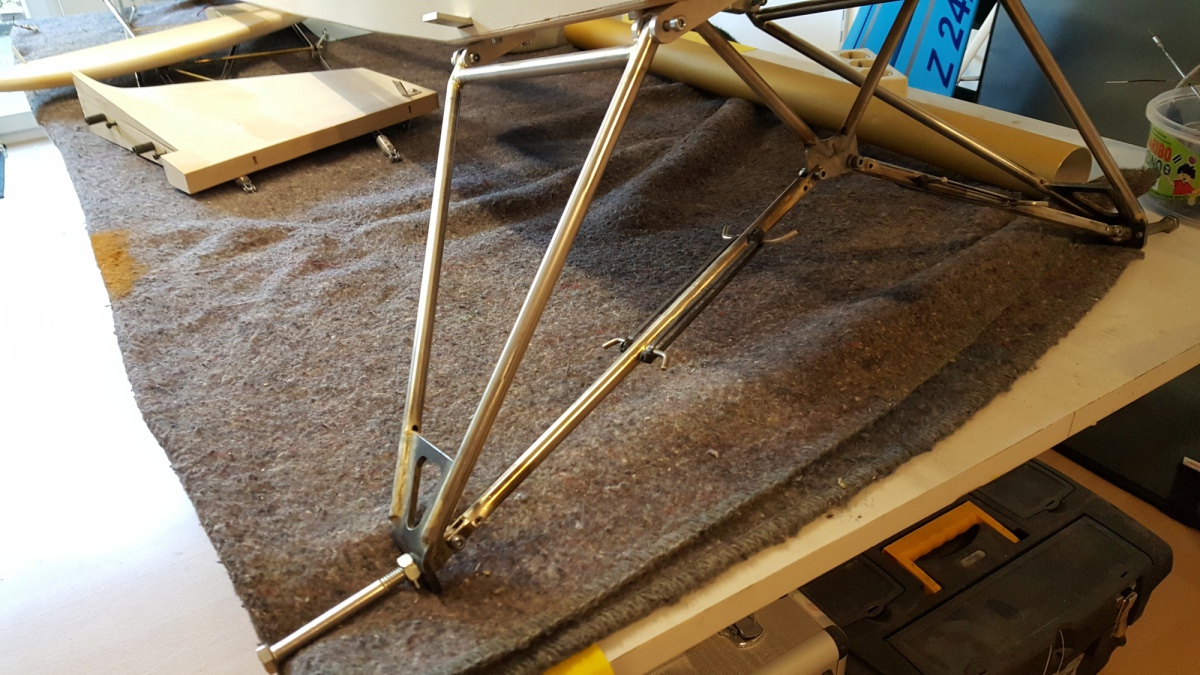

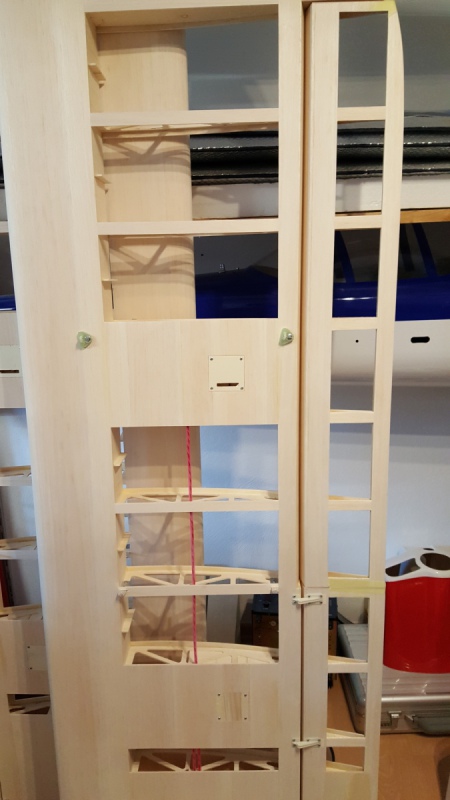

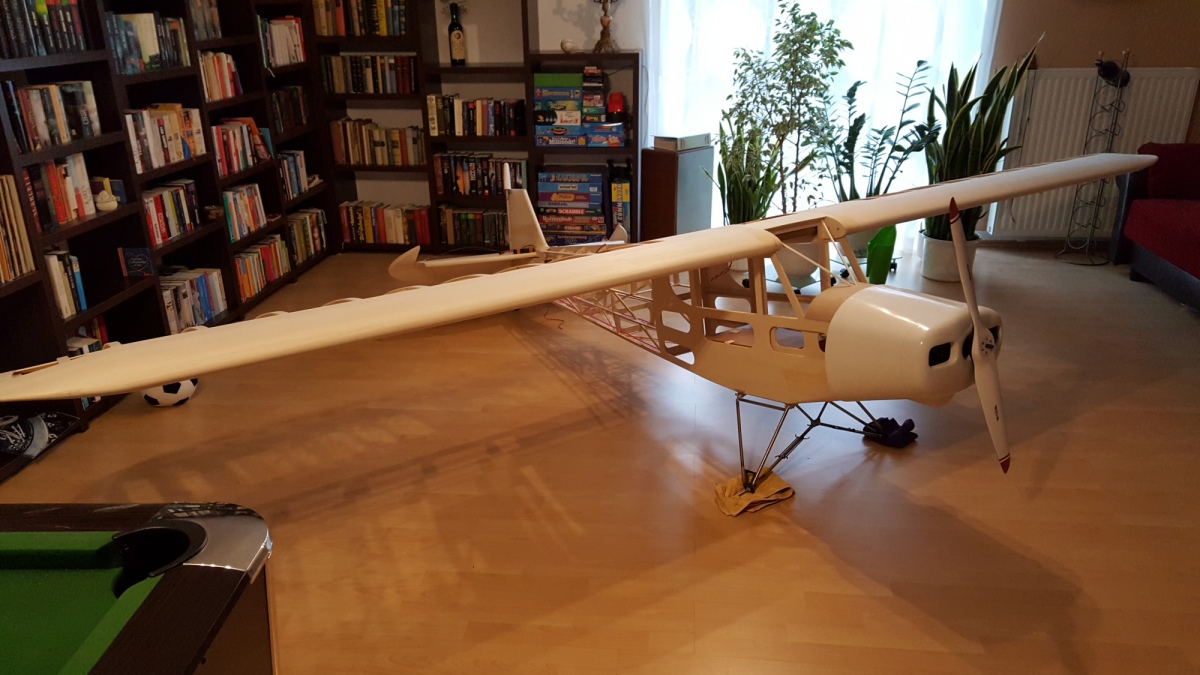

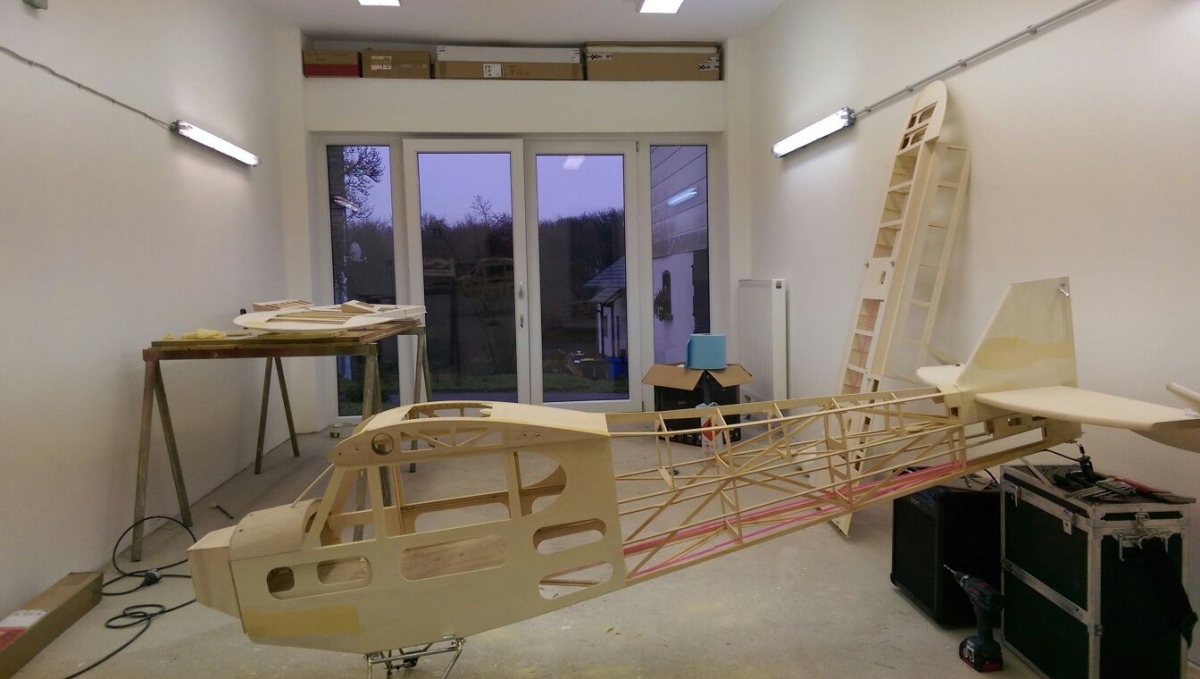

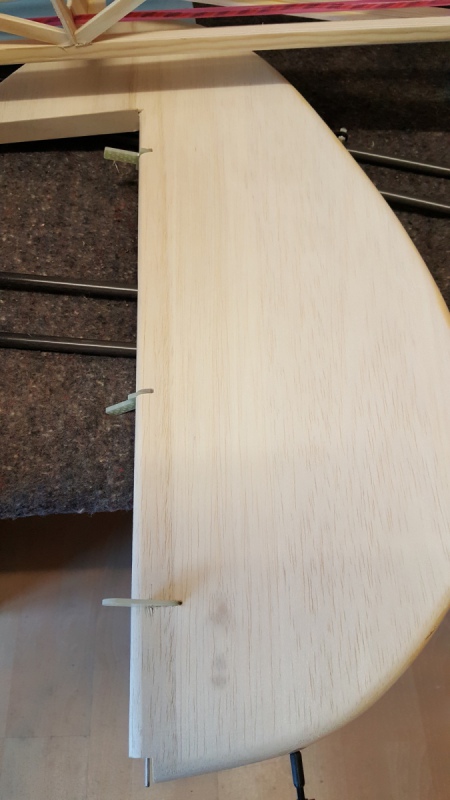

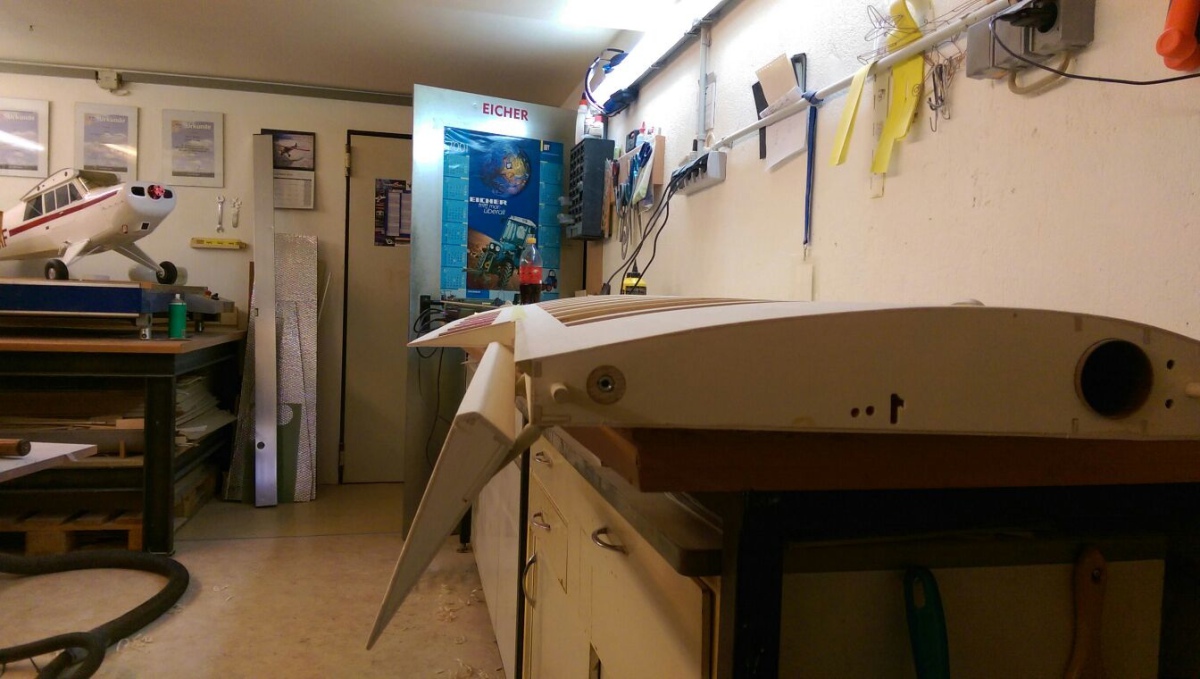

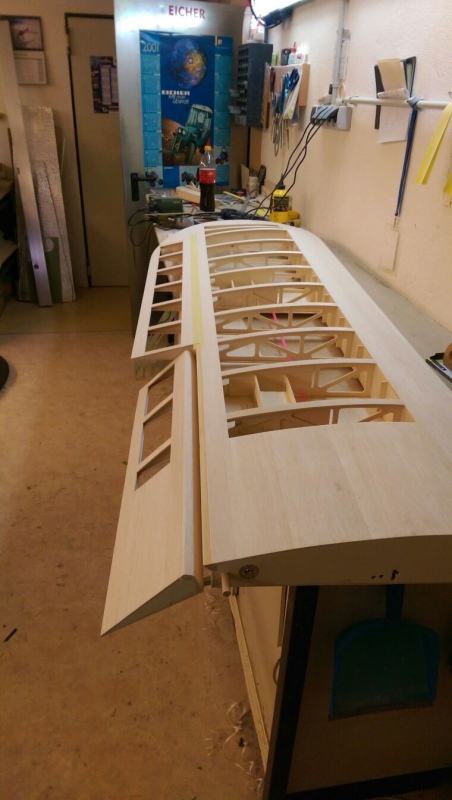

Zum Bau gibt es nicht allzu viel zu sagen da es sich um ein Rohbaumodell handelt. Alles super verarbeitet und gut und stabil verklebt ! Das Rohbaugewicht meiner lag bei 13,7 Kg, Heiko sagte es sei die bisher Leichteste gewesen. Was mir sehr gut gefällt ist auch das sehr detaillierte und stabile Fahrwerk. Super konzipiert und auch gefertigt ! Alles in allem ein rundum gelungenes Modell und ein auch vollständiger Bausatz.

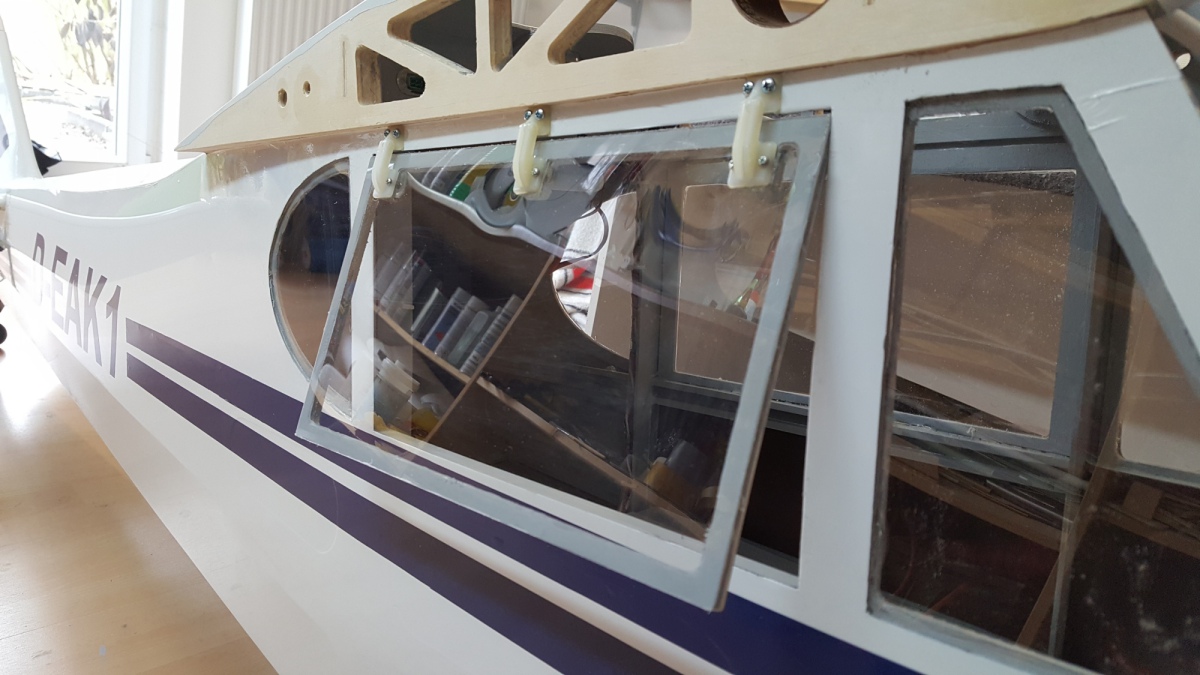

Die Seitenscheiben sollten in einer Scheibe von aussen angeschraubt werden, das gefiel mir ganz und gar nicht. Da ein Vereinskollege, Balazs ich danke Dir für deine Geduld,  eine CNC Fräse besitzt , haben wir Fensterrahmen  und auch das Scheibenmaterial entsprechend ausgefräst. Damit sitzen die Seitenscheiben innerhalb der Seitenwand. Ansonsten alles so wie vorgesehen…

Trotz des „leichten“ Rohbaugewichtes bin doch sehr schnell in Richtung 25 KG gekommen. Mußte schon die FEMA Räder gegen modifizierte KAVAN Lufträder tauschen (bringt in Summe 400 Gramm )
Meine eigene Grenze des Gesamtgewichtes liegt bei 23 KG ! Derzeit habe ich diese auch eingehalten….kommen immerhin noch 1,5 L Sprit hinzu 😉

Der Erstflug am 8.4.2017 !!!!
Abfluggewicht lag vollgetankt bei 24.4 kg.
Schwerpunkt hat gestimmt, keine Trimmung war notwendig
alles perfekt ! 🙂    Und Schleppen kann sie auch 🙂

Leichter Seitenwind, sie will gar nicht runter 😉

Vielen Dank für das schöne Video lieber Thomas !!! www.mfgstrinz.de

Siggi

Bei Fragen einfach melden…  (Mail)
